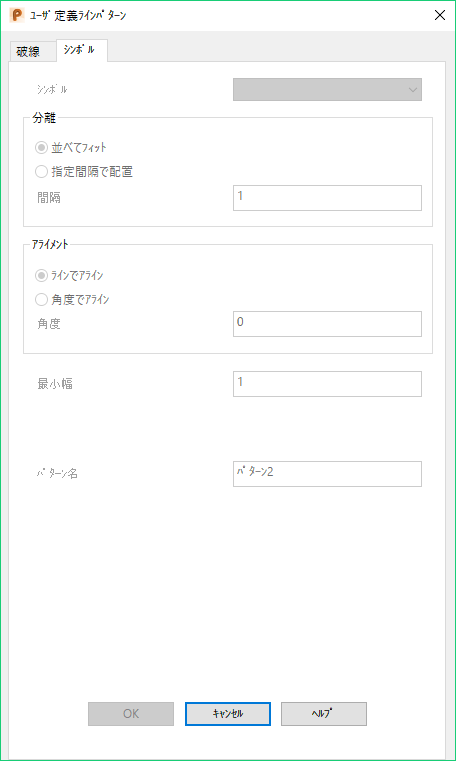

[ユーザー定義ラインパターン]ダイアログの[シンボル]タブを使用し、シンボル定義を使用してラインパターンを定義します。ダイアログのこのページの使用には、モデル内にシンボル定義が必要です。
シンボル － モデル内に存在するシンボル定義のリストです。 シンボル定義の名前を選択します。

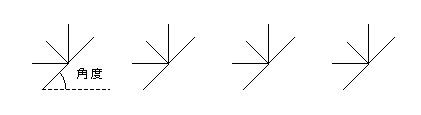

次のシンボルを使用して、各オプションの効果を示します。
並べてフィット － ラインパターンで、シンボルを並べてフィットさせます。
指定間隔で配置 － ラインパターンの指定 間隔 で、シンボルを配置します。
ラインでアライン － シンボルのベースをラインでアラインします。
角度でアライン － 現行ワークスペースに相対する指定 角度 で、シンボルを傾斜させます。
最小幅 － シンボル幅をラインパターンで指定します。
パターン名 － ラインパターンの一意の名前を入力します。
グラフィックウィンドウに、指定したラインのパターンが表示されます。
OK － ラインパターンを作成し、ラインパターンセレクター に追加します。 新規スタイルがこのパターンを使用して作成され、デフォルトの名前が与えられます。
