次のオブジェクトに複数のワイヤーフレームオブジェクト、または、強調表示されたエッジを投影して、コンポジットカーブを作成することができます。
- サーフェス、ソリッド、メッシュ、コンポーネント
- 基準平面

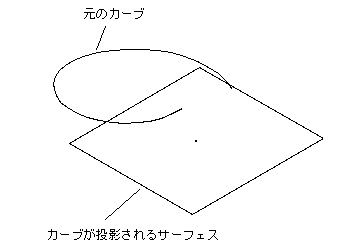

次の方法で、投影コンポジットカーブを作成します。
- ワイヤーフレームオブジェクトを選択するか、投影するエッジとオブジェクトを強調表示します。サーフェス、ソリッド、メッシュ、コンポーネントが選択されていない場合、ワイヤーフレームオブジェクト、または、強調表示されたエッジが、基準平面に投影されます。
- [ワイヤーフレーム]タブ > [選択から]パネル > [投影カーブ]をクリックすると、[カーブ投影]ダイアログ ボックスが表示されます。
- ダイアログで 投影タイプ を選択して、カーブを作成します。
主軸沿い － 主軸沿いで選択オブジェクトにワイヤーフレームを投影します。
サーフェス、ソリッド、メッシュ、コンポーネントが選択されていない場合、ワイヤーフレームオブジェクトが、基準平面に投影されます。
アイテムを通過 － （サーフェス、ソリッド、メッシュ、ソリッドのいずれかを選択した場合にのみ有効）これにより、主軸沿いに、オブジェクトを通過するワイヤーフレームを投影します。ワイヤーフレームが接触する各サーフェス上に、新規カーブが作成されます。
アイテムの法線沿い － （サーフェス、ソリッド、メッシュ、ソリッドのいずれかを選択した場合にのみ有効） これにより、サーフェス法線沿いに、選択オブジェクト上にワイヤーフレームを投影します。

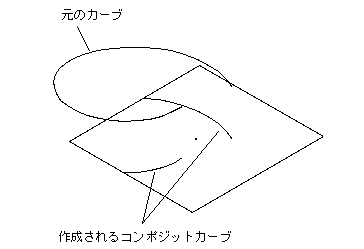

- OK をクリックします。ワイヤーフレームオブジェクトが投影される場所に、コンポジットカーブが作成されます。
新規コンポジットカーブは、オブジェクト上に投影される場合、下地のサーフェスに従属します。
