他の要素に解析用壁を調整する

解析用壁要素を、他の解析要素に対して調整します。

解析用壁を次の対象に対して調整するには、[解析壁]ツールを使用します。

• 別の解析用壁
• 解析用柱
• 解析用梁
• 解析用床または解析用べた基礎の解析用ノード

1. [解析]タブ [解析モデル ツール]パネル (調整)をクリックします。
2. [解析モデルを編集]パネル (壁調整)をクリックします。
3. 移動調整したい解析用壁のエッジを選択します。この選択は壁の垂直エッジでしか行えません。
4. 移動先としたい解析モデル要素を選択します。カーソルを合わせると、移動先の解析モデルとして選択可能な要素がハイライト表示されます。
5. [選択]パネル (修正)をクリックして変更を受け入れ、[壁調整]ツールを終了させます。解析編集モードが保持されます解析要素の調整を続けることができます。
6. 変更を保存して解析編集モードを終了するには、 (編集モードを終了)をクリックします。変更を保存せずに解析編集モードを終了するには、 (キャンセル)をクリックします。

別の壁に解析用壁を調整する

• 別の解析用壁にエッジが一致するように解析用壁を調整するには、移動先とする他の壁の垂直エッジを選択します。

• 別の解析用壁のサーフェスまで解析用壁のエッジが延長するように調整するには、移動先とする他の壁の上部のエッジを選択します。

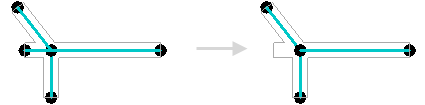

• この壁のように、わずかに他の 2 つの壁より延長している解析用壁を共通の交差部に調整するには、他の 2 つの壁のどちらかを選択します。


柱に解析用壁を調整する

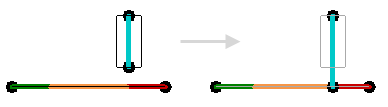

梁に解析用壁を調整する

• 解析用壁をそのエッジが梁の端点に一致するように調整するには、移動先とする梁の端部ノードを選択します。

• 解析用壁をそのエッジが梁まで延長するように調整するには、移動先とする解析用梁を選択します。


解析用壁を床またはべた基礎のノードに調整する
