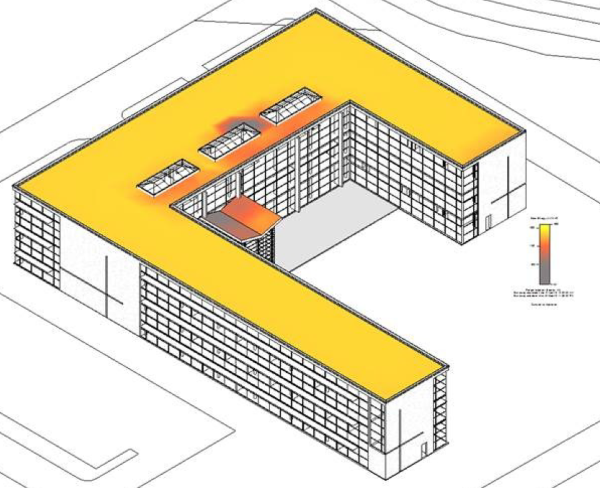

日照解析を作成すると、モデルの太陽エネルギーのポテンシャルを追跡できます。
日照解析から得られるコンテキストに応じた太陽放射解析結果によって、設計全体の太陽エネルギーを追跡することができます。このツールには、特定のスタディ タイプ向けの自動設定と、カスタマイズ可能なオプションがあります。日照解析ではモデル上のサーフェスが使用されます。サーフェスは、標準の建築要素(壁、屋根、床、天井)またはコンセプト マスから作成できます。多くのファミリ タイプ(一般モデルなど)、グループ化されたオブジェクト、コンポーネント、リンクされたオブジェクト、読み込まれたサーフェス ジオメトリ、エネルギー解析モデルのサーフェスなどの、詳細なジオメトリ要素タイプはサポートされていません。これらのジオメトリ タイプの結果は、多くの場合、ゼロに近い不正確な結果になります。
日照解析ではマテリアルのプロパティは一切考慮されません。サーフェスは完全に不透明、または完全に透明であると仮定します。このため、ガラスやカーテン ウォールなどの透明なサーフェスに対して日照解析を実行することはお勧めしません。建物内部の日射量を確認する場合にも、この点を考慮することが重要です。基本的に、日射熱取得率(SHGC)の影響は結果に反映されません。
注: 日照解析の実行に関する詳細については、日照解析のドキュメント「Insight Solar Analysis (PDF ファイル)」を参照してください。
次の解析タイプが使用できます。
| 解析タイプ | 説明 |
| 太陽エネルギー - 年間 PV | PV エネルギー生産の推定値を決定するための年間シミュレーション。 |
| カスタム | 一般的な日射シミュレーション用のカスタマイズ可能なシミュレーション。 |
日照解析では Perez 日照モデルを使用します。これは Revit 内でローカルに使用される計算方法です。
注: オートデスク サブスクリプションメンバーである場合に使用できます。個別にインストールする必要があります。Autodesk Account からダウンロードしてください。
