空調システム

システム解析では、空調システムは換気および空間調整用に設計された従来のシステムとして、または専用外気導入システム(DOAS)として動作できる、単一またはマルチゾーンのエア ハンドリング ユニットを表すために使用されるオブジェクトです。

必要なオブジェクト

空調システムには、次のプロパティが必要です。

• 空気調整されたスペースに接続されたゾーン設備機器を少なくとも 1 つ持つ必要があります。
• 少なくともファンが必要ですが、通常加熱コイルや冷却コイルなど、他のオブジェクトもあります。

設計の前提条件

• 一致する荷重を使用してサイズを決定します。
• 風量は、顕熱のピークに合わせてサイズが決まります。
• システムは、非占有時間中に必要に応じて負荷を満たすように循環します。
  • 占有部分は、空調システムのすべてのゾーンによって決定されます。
  • システムが DOAS の場合、他の HVAC 設備と比較して負荷優先度が最も低いため、循環をオンにする可能性は低くなります。
• サイズ変更シミュレーション中の各時間ステップで、すべてのゾーンが要求する外気風量率が計算されます。これらの合計の最大値が、設計外気風量率として使用されます。
• 空調システムが DOAS の場合、固定された供給温度を保持します。従来の空調システムの場合、需要が許す限り温度は最大で 5.556 °C 上方向にリセットされます。
  • システムが DOAS として動作している場合、ゾーンに配置された追加の設備機器は、既存の機器によって提供される冷却を考慮して適切なサイズになります。たとえば、1000 W の冷却を必要とするゾーンに 200 W の冷却を提供する VAV ボックスが含まれ、パッケージ ターミナル エアコン(PTAC)が追加されると、PTAC はゾーンに必要な合計 1000 W ではなく、残りの 800 W にサイズ調整されます。

プロパティ	値	ノート
冷水設計吸入口温度	N/A	システムで冷水コイルが使用されている場合は、冷水の循環によって設定されます。
冷水設計排出口温度	N/A	システムで冷水コイルが使用されている場合は、冷水の循環によって設定されます。
冷房給気温度	12.7778 °C
暖房給気吸入口温度	4 °C	すべての加熱がレヒート ゾーンで発生することを前提にします。
暖房給気排出口温度	12.7778 °C	混合ではなく、流入する空気ストリームを予熱します。
温水設計吸入口温度	N/A	システムで温水コイルが使用されている場合は、温水の循環によって設定されます。
温水設計排出口温度	N/A	システムで温水コイルが使用されている場合は、温水の循環によって設定されます。

環境設定

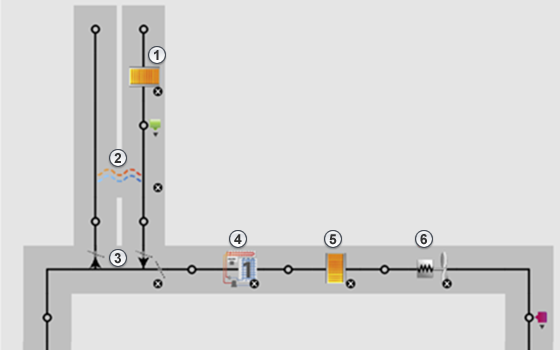

空調システムには 6 つの主要なコンポーネントがあります。

1. 予熱コイル
2. 熱交換器
3. 屋外の空気コントローラ
4. 冷却コイル
5. 加熱コイル
6. 給気ファン

予熱コイル

予熱コイルが存在する場合は、次のような前提が設定されます。

• フロストに関する問題(存在する場合)を防ぐために、熱交換器の前に配置されます。
• コイルの給気温度は、設計日の温度と等しくなります。
• コイルの排気温度は 4 °C 以内です。
• コイルが温水コイルの場合、温水は 60 °C とみなされ、43.33 °C の温度を返します。

熱交換器

熱交換器には、次の前提条件があります。

• 熱交換器は、システムが要求する給気温度の需要に応じて、バイパス空気比率をコントロールします。

		熱交換器タイプ
	顕熱	エンタルピー
顕熱効率が 100% の熱風量	0.76	0.76
顕熱効率 75% の熱風量	0.81	0.81
潜熱効率が 100% の熱風量	0	0.68
潜熱効率 75% の熱風量	0	0.73
顕熱効率が 100% の冷風量	0.76	0.76
顕熱効率 75% の冷風量	0.81	0.81
潜熱効率が 100% の冷風量	0	0.68
潜熱効率が 75% の冷風量	0	0.73

屋外の空気コントローラ

屋外の空気コントローラには、次の前提条件があります。

• 差分エンタルピー コントロールに基づいて流量を制御するエコノマイザがあります。
• エコノマイザがアクティブな場合、熱交換器(存在する場合)周囲にバイパスを持ちます。
• DOAS として動作している場合、ユニットは 100% 外気を導入します。
• システムには需要時にコントロールされる換気(DCV)があります。

冷却コイル

冷却コイルには、次の前提条件があります。

• DX コイルは、定格 COP 3.0 のシングル スピードです。
  • サイズ調整中、システムの要求を満たすために、顕熱と潜熱の比率は自動的にサイズ調整されます。
• 冷水コイルには、次の前提条件があります。

プロパティ	値	ノート
コイルの給気温度	N/A	設計日によって決まります。
コイルの排気温度	～ 11.11 °C	空調システムの給気温度から生成されたファンの熱を引いた値(通常約1.5 ～ 2 °C)から計算されます。
冷水設計吸入口温度	N/A	システムで冷水コイルが使用されている場合は、冷水の循環によって設定されます。
冷水設計排出口温度	N/A	システムで冷水コイルが使用されている場合は、冷水の循環によって設定されます。

加熱コイル

加熱コイルには、次の前提条件があります。

• 電気抵抗加熱コイルは 100% 効率です。
• 炉加熱コイルは 80% 効率です。
• 温水コイルには次のプロパティがあります。

プロパティ	値	ノート
コイルの給気温度	可変	予熱コイルを 4 °C に設定します。それ以外の場合は設計日で決定されます。
コイルの排気温度	可変	従来の空調システムは 12.7778 °C、DOAS の場合は 15.5556 °C です。
温水設計吸入口温度	N/A	システムで温水コイルが使用されている場合は、温水の循環によって設定されます。
温水設計排出口温度	N/A	システムで温水コイルが使用されている場合は、温水の循環によって設定されます。

給気ファン

給気ファンは定量または可変容量で、次のプロパティがあります。

プロパティ	値	ノート
圧力上昇	996 Pa
合計効率	0.6
モータ効率	0.94
最小フロー率	0.3	可変流量ファンの場合のみです。
