壁のタイプに化粧目地を追加する

垂直複合壁の構造を編集する場合、化粧目地の位置および表示をコントロールするには、[化粧目地]ツールを使用します。

この手順を実行する前に、壁タイプの[アセンブリを編集]ダイアログを開きます。手順については、「複層壁の[アセンブリを編集]ダイアログを開く」を参照してください。

化粧目地によって、プロファイルが壁レイヤと交差する部分のマテリアルが削除されます。

1. [アセンブリを編集]ダイアログで[化粧目地]をクリックします。
2. [化粧目地]ダイアログで、[追加]をクリックします。
3. このリストからプロファイルを選択します。
   注: 化粧目地にはマテリアルのオプションがありません。化粧目地のマテリアルは、切り取るマテリアルと同じものになります。
4. [距離]に、壁の上から、または下からの距離を指定します([基準]列で上下のいずれかを選択します)。
5. [側面]に、壁の内側または外側を指定します。
6. 必要に応じて[オフセット]の値を指定します。

   負の値にすると、化粧目地は壁の躯体方向に移動します。

7. [フリップ]を選択して、化粧目地プロファイルの下でなく上からの距離を計測します。
8. [セットバック]に対して、窓やドアのような挿入部品からの化粧目地のセットバック距離を指定します。
9. [OK]をクリックします。

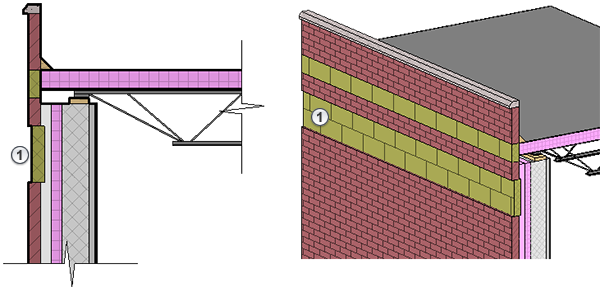

次のセクションは、適用した化粧目地()を表しています。
