長方形マリオン ファミリには、角度、オフセット、プロファイル、位置などを設定できます。
タイプ プロパティを変更するには、要素を選択して、[修正]タブ
[プロパティ]パネル
(タイプ プロパティ)をクリックします。タイプ プロパティへの変更は、プロジェクト内のすべてのインスタンスに適用されます。
| 名前 | 説明 |
|---|---|
| 拘束 | |
| 角度 | 通芯の周りでマリオンを回転させます。
90 度と -90 度の間の値を入力します。 この値は、マリオンの配置を決定するために位置パラメータで使用されます。  |
| 芯の高さ | カーテン ウォールに合わせてマリオンの位置を調整します。
オフセットはマリオン プロファイル ファミリの中心線から計測されます。 既定では、この中心線はカーテン ウォールの中心線に位置合わせされます。  |
| 構築 | |
| プロファイル | マリオンを形成するために通芯に沿って押し出す 2D 形状です。
一覧からプロファイル ファミリを選択します。 ライブラリからプロファイルを使用するか、カスタム プロファイルを作成およびロードすることができます。  |
| 位置 | マリオンの方向を変更します。

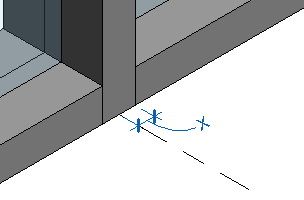

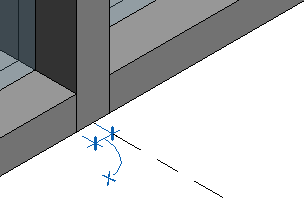

[面に垂直] (1)が、通常の状態です。傾斜グレージングなどの勾配カーテン パネルには[地面に平行] (2)が適しています。 この値は、マリオンの配置を決定するために角度パラメータで使用されます。  |

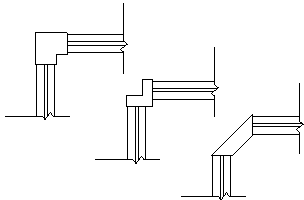

| コーナー マリオン | マリオンがコーナー マリオンかどうかを示します。
このパラメータは変更できません。これはシステム マリオン ファミリ定義の一部です。  |
| 厚さ | カーテン ウォールの前面から背面までのマリオンの測定値です。
既にカスタム プロファイルをロードしている場合、この値はマリオン プロファイルから計算されます。
 |
| マテリアルと仕上げ | |
| マテリアル | マリオンのマテリアル。 |
| 寸法 | |
| 幅 2 | 通芯からマリオンの端までの計測値です。
この値を使用して、必要に応じてマリオンを通芯の左または右に調整します。 既にカスタム プロファイルをロードしている場合、この値はマリオン プロファイルから計算されます。  |
| 幅 1 | 通芯からマリオンの端までの計測値です。
この値を使用して、必要に応じてマリオンを通芯の左または右に調整します。 既にカスタム プロファイルをロードしている場合、この値はマリオン プロファイルから計算されます。  |
| 識別情報 | |
| キーノート | マリオンのキーノートを追加または編集します。[キーノート]ダイアログを開くには、[値]ボックスをクリックします。「キーノート」を参照してください。 |
| モデル | マリオンの設定。 |
| 製造元 | マリオンの製造元の設定。 |
| タイプの説明 | マリオンのコメント。 |
| URL | 該当する URL を設定します。 |
| 説明 | マリオンの説明。 |
| アセンブリ | アセンブリ コードの選択に基づいたアセンブリの説明。 |
| アセンブリ コード | 階層リストから選択された Uniformat アセンブリ コード。 |
| タイプ マーク | マリオンのタイプ マークを設定します。 |
| 価格 | マリオンの価格。 |
| OmniClass Number | ファミリ タイプを最適に分類する、OmniClass 建設分類システムのテーブル 23 からの番号。 |
| OmniClass Title | ファミリ タイプを最適に分類する、OmniClass 建設分類システムのテーブル 23 からの名前。 |
