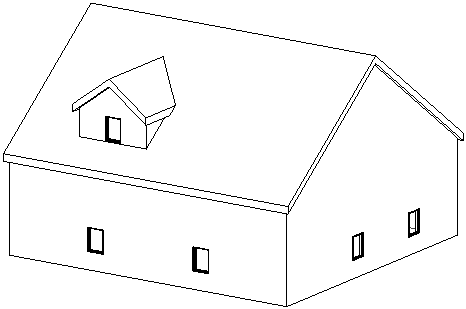

屋根にドーマ開口部を作成する

ドーマを追加したら、屋根の面からドーマ用の開口部を切り取ります。

ビデオ: ドーマを作成する

1. ドーマを作成する壁と屋根の要素を作成します。
2. [屋根を結合]ツールを使用して、ドーマの屋根を主な屋根に結合します。
   注: この作業には[ジオメトリを結合]の屋根ツールを使用しないでください。使用すると、このタスクではドーマの開口部を作成するときにエラーが発生することがあります。

3. ドーマ屋根およびアタッチした壁が見える平面図ビューまたは立面図ビューを開きます。屋根が飛び出す場合は、立面図ビューを開きます。
4. (ドーマ)をクリックします。

   アクセス方法は下記のとおりです。

   • [建築]タブ [開口部]パネル (ドーマ開口部)
   • [構造]タブ [開口部]パネル (ドーマ開口部)
5. 建物モデルのメインの屋根をハイライト表示し、それをクリックして選択します。

   ステータス バーで、メインの屋根がハイライト表示されていることを確認します。

   [屋根/壁端を選択]ツールがアクティブになり、ドーマ開口部を作成する境界を選択できるようになります。

6. カーソルを作図領域内に移動します。

   有効な境界がハイライト表示されます。有効な境界は、結合された屋根またはその底面、壁のフェイス側面、床の底面、切り取られる屋根のエッジ、切り取られる屋根の面上にあるモデル線分です。

7. (編集モードを終了)をクリックします。
