パート 13: シートを作成する

この練習では、シートを作成して、複数のビューをシートに追加します。

カテゴリ 新規ユーザ 所要時間 10 分 使用するチュートリアル ファイル GSG_13_sheets.rvt

断面図ビューをシートに追加して、平面図の断面マークにシート情報が含まれるように更新されることを確認します。作業を開始する前に、GSG_13_sheets.rvt ファイルをダウンロードします。チュートリアル用の練習ファイルをまだダウンロードしていない場合は、この zip ファイルをダウンロードしてください。

目的

• タイトル ブロック テンプレートを使用してシートを作成します。
• ビューをシートに追加して、ビューの配置とタイトル形式を修正します。

ビデオを見る

シートを作成する

1. GSG_13_sheets.rvt のプロジェクトを開きます。
2. [表示]タブ[シート構成]パネル (シート)をクリックします。
3. [新しいシート]ダイアログの[図面枠を選択]で、[A1 Metric]を選択し、[OK]をクリックします。
4. 図面枠をクリックしてシートを選択し、シート番号をクリックして、「A1」と入力して、[Enter]を押します。

シートにビューを追加する

1. [プロジェクト ブラウザ]の[3D ビュー]で、[View to Building]ビュー タイトルをクリックし、シートの右上隅にドラッグして、マウス ボタンを放します。

   配置しやすいように、ビューの外枠が表示されます。

2. クリックしてビューを配置します。
3. 同じ方法を使用して、[01-Store Floor]平面図ビューをシートにドラッグし、左上隅に配置します。

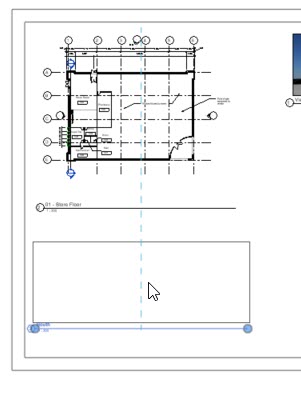

4. 同じ方法を使用して、[南]立面図のビューを[01 - Store Floor]ビューの下にドラッグして、中央に位置合わせされるまでビューを少し右に移動し、クリックしてビューを配置します。

5. シートの外側をクリックして、ビューの選択を解除します。
6. シート上で[南]立面図ビューのビュー タイトルをクリックして、左にドラッグして上のビューのタイトルと位置を合わせます。破線を使用すると、位置合わせしやすくなります。
7. [Esc]を押します。

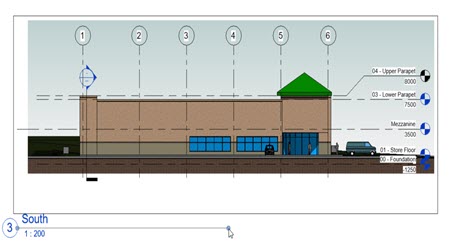

8. シート上で(タイトルだけでなく)[01 - Lower Level]平面図ビューを選択して、右の端点を左にドラッグして、水平のタイトル線分を短くします。

9. 同じ方法を使用して、他の 2 つのビューの線分も短くします。

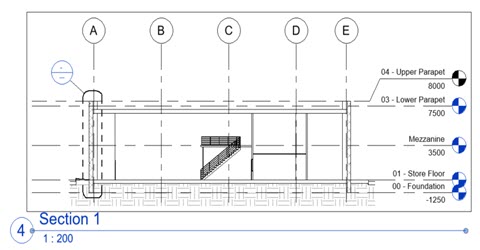

10. [プロジェクト ブラウザ]の[断面図(Building Section)]で、[Section 1]ビュー タイトルをクリックして、シート上にビューを配置します。
11. シート上で[01 - Store Floor]平面図ビューと[南]立面図ビューの断面記号を拡大します。断面マークが更新され、[Building Section]ビューが A1 シートに位置されている 4 つ目のビューであることが示されていることに注目してください。


以上で『スタートアップ ガイド』の練習を終了します。
