平行配管を描画する

配管およびエルボが含まれる既設の配管経路に平行配管を追加できます。

[平行配管]コマンドは、ティー、クロス、バルブが含まれる配管経路では使用できません。

1. 平行配管を追加するビューを開きます。
2. [設備]タブ [給排水衛生設備および配管]パネル [平行配管]をクリックします。
3. リボンで以下のオプションを指定します。

   目的...	次の処理を実行します...
   平行または垂直配管経路の既定の数を変更する。	[水平方向の数]または[垂直方向の数]の右にあるテキスト ボックスに値を入力する。
   平行または垂直配管経路の既定のオフセットを変更する。	[水平オフセット]または[垂直オフセット]の右にあるテキスト ボックスに値を入力する。

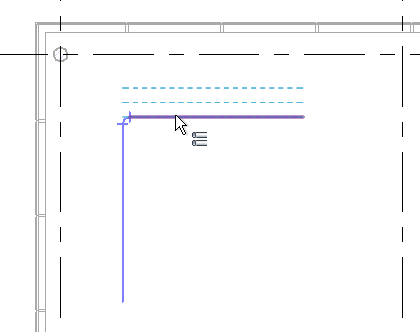

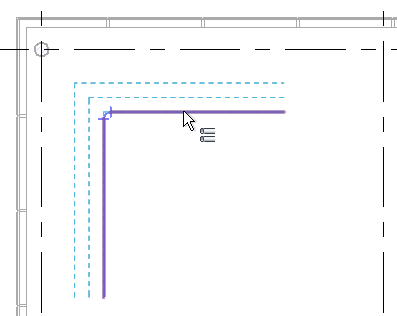

4. 作図領域で、既設の配管にカーソルを移動して、セグメントをハイライト表示します。既設の配管のいずれかの側面にカーソルを移動すると、平行配管の外枠が表示されます。



[Tab]を押すと、 配管経路全体を選択します。



5. クリックして、平行配管を配置します。
6. 平行配管経路を終了するには、[修正]をクリックします。
