配線

[電気設定]ダイアログの左側にある[配線]を選択すると、右側に配線テーブルが表示されます。

配線テーブル内の設定により、Revit での配線サイズの計算方法と、プロジェクト内の電気システム平面図での配線の表示方法が決定されます。

配線ティックマーク: [活線]、[接地線]、および[中性線]について表示されるティックマークのスタイルを指定します。

Revit では、次に示すように 4 つの配線チェックマークを使用できます。

チェックマークファミリをロードするには

各電線には、別々のスタイルを割り当てることができます。

[値]列をクリックしてをクリックし、チェックマークのスタイルを選択します。

ファミリエディタを使用すると、既存のチェックマークをカスタマイズしたり、さらに新しいチェックマークを作成できます。

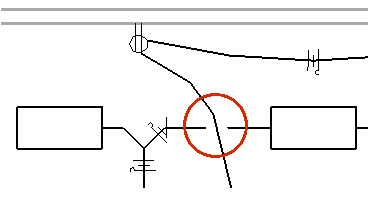

ティックマークと交差する斜線: 接地線のティックマークを、次に示すように、他の電線のティックマークと交差する斜め線として表示するかどうかを指定します。

この機能がチェックマークに適用するには、[値]列をクリックしてをクリックし、[はい]をクリックします。[いいえ]を選択すると、接地線用に指定されたティックマークが表示されます。
ティックマークを表示: 常時ティックマークを隠すか、常時表示するか、幹線に対してだけ表示するかを指定します。
分岐回路配線サイズの最大電圧降下: 分岐回路で可能な最大電圧降下のパーセンテージを指定します。
給回路配線サイズの最大電圧降下: 給回路で可能な最大電圧降下のパーセンテージを指定します。
マルチ回路幹線の矢印: すべての回路配線または終点ワイヤのみに片側矢印を表示するかマルチ矢印を表示するかを指定します。
幹線矢印のスタイル: 矢印の角度やサイズなど、幹線矢印のスタイルを指定します。
