ダクトを位置合わせする

位置合わせエディタを使用すると、システムの断面図にあるダクトの上面、下面、側面の位置合わせができます。

1. セクションやシステム内にある位置合わせしたいダクトをハイライト表示し、[Tab]を 1 回以上押して位置合わせするセグメントをハイライト表示し、クリックすると、ダクトが選択されます。
2. [修正 | ダクト]タブ [編集]パネル [位置合わせ] [位置合わせ]をクリックして、位置合わせエディタにアクセスします。

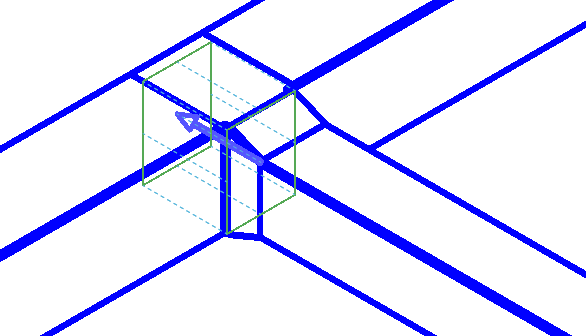

3. [制御点]をクリックして、ダクト断面図の端部を選択します。これは、枝管の端部に表示される矢印が示すとおりに、位置合わせの参照として使用されます。

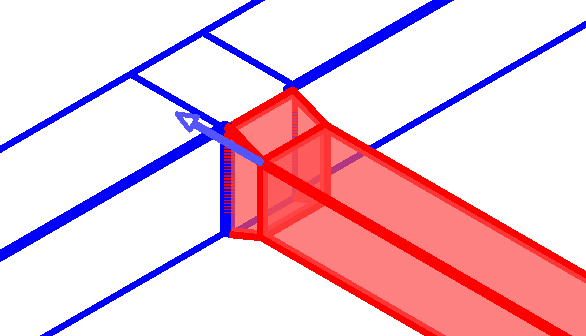

各枝管の端部にある矢印によって示されているように、クリックするたびに開始セグメントまたは終了セグメントが交互に選択されます。

4. 位置合わせ参照を指定します。

   クリック...	位置合わせ先...
   	左上
   	上中心
   	右上
   	左中央
   	中央
   	右中央
   	左下
   	下中心
   	右下

   [位置合わせ線分]をクリックして、作図領域で参照線を選択することもできます。この機能は、[細線]が選択されていて、[表示スタイル]が[ワイヤフレーム]に設定されている 3D ビューで最も便利です。参照しているダクトのエッジと面の中心に沿って、下図のように破線の参照線が表示されます。

   注: 位置合わせエディタを使用する前に、[表示スタイル]の[ワイヤフレーム]を指定しておく必要があります。
5. 図面にある位置合わせ線分の 1 つを選択することにより、位置合わせに使用する線分を指定します。

6. ダクト経路が目的どおりに位置合わせされたら、 [終了]をクリックしてダクト経路を位置合わせするか、 [キャンセル]をクリックして、変更を適用せずに位置合わせエディタを中止します。

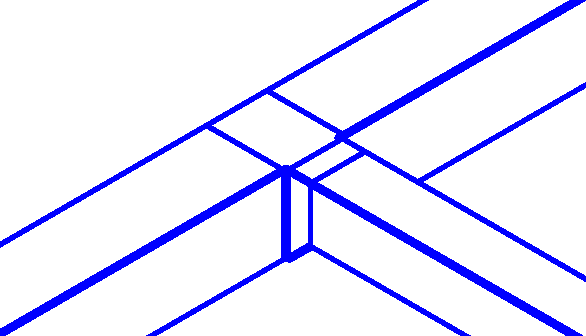

   ここで示すダクトは、ティーに接続されている大規模なセグメントの上部中心に位置合わせされています。
