パート 5: 屋根を作成する

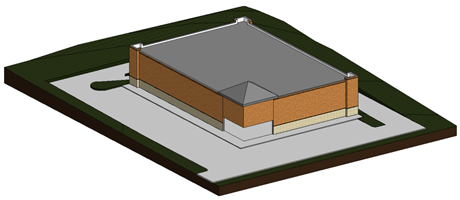

この練習では、外壁のフットプリントを使用して陸屋根を作成し、入口にオーバーハングが付いた勾配のある屋根を作成します。

カテゴリ 新規ユーザ 所要時間 10 分 使用するチュートリアル ファイル GSG_05_add_roof.rvt

作業を開始する前に、GSG_05_add_roof.rvt ファイルをダウンロードします。チュートリアル用の練習ファイルをまだダウンロードしていない場合は、この zip ファイルをダウンロードしてください。

目的

• 勾配のある屋根ラインを追加し、オーバーハングを定義します。
• 陸屋根を追加します。
• 内壁を屋根にアタッチします。

ビデオを見る

屋根を描画する

1. GSG_05_add_roof.rvt のプロジェクトを開きます。
2. [02 - Lower Parapet]平面図を開きます。
3. [建築]タブ [屋根]ドロップダウン (屋根(フットプリント))をクリックします。
4. オーバーハングを付けて勾配のある屋根を作成する。
   1. [描画]パネルで、 (壁を選択)をクリックします。
   2. オプション バーの[オーバーハング]で「600」と入力して、[勾配を定義]をオンにします。

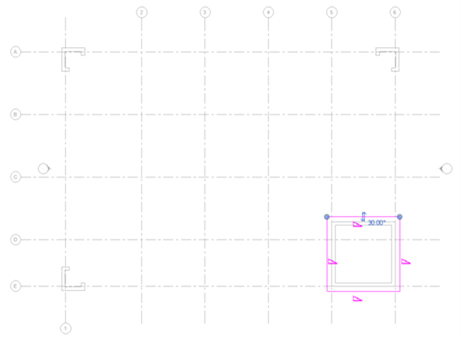

   3. 作図領域で、入口を作る壁をハイライト表示します。外壁に破線が表示される場合は、[Tab]キーを押して壁の連結を選択し、クリックして屋根ラインを配置します。
   4. プロパティ パレットで、[基準レベル]を[03 - Upper Parapet]に設定します。

   5. [モード]パネルで (完了)をクリックし、屋根を配置します。
   6. [修正]をクリックして、コマンドを終了します。
5. 陸屋根を描画します。
   1. プロパティ パレットで、[アンダーレイ値]を[01 - Store Floor]に設定します。
   2. [建築]タブ [屋根]ドロップダウン (屋根(フットプリント))をクリックします。
   3. [建築]タブ [屋根]ドロップダウン (屋根(フットプリント))をクリックします。
   4. [描画]パネルで、 (壁を選択)をクリックします。
   5. オプション バーの[オーバーハング]を「0」に設定して、[勾配を定義]をオフにします。
   6. プロパティ パレットで、[レベルからの基準オフセット]を「750」に設定します。

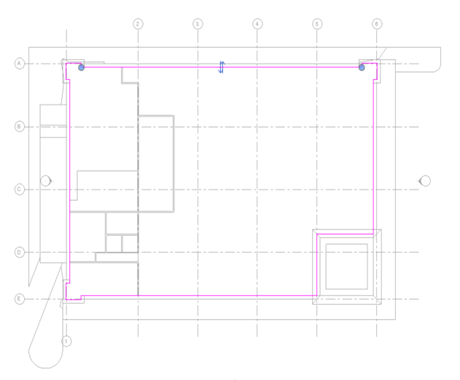

   7. 作図領域で、次の操作を行います。
      1. 外壁をハイライト表示します。
      2. [Tab]キーを押して、壁の連結を選択します。
      3. クリックして屋根ラインを配置します。

      4. [モード]パネルで (終了)をクリックします。

壁を屋根にアタッチする

1. クイック アクセス ツールバーで (既定の 3D ビュー)をクリックします。

   内壁が屋根に突き抜けていることが確認できます。


2. 内壁にカーソルを合わせて、クリックして壁を選択します。
3. 右クリックして[すべてのインスタンスを選択] [ビューに表示]を選び、すべての内壁を選択します。
4. [修正 | 壁]タブ [壁を修正]パネル (アタッチ(上部/下部))をクリックします。
5. クリックして陸屋根を選択します。

   これで壁は屋根を突き抜けなくなりました。
