点ファイルを使用して地盤面を作成する

土木設計アプリケーションから点ファイルを書き出し、Revit LT モデルに読み込んで地盤面を作成します。

点ファイルは、標高ポイントの正規化されたグリッドを使用して等高線データを提供します。

読み込まれた点ファイルは、次の要件に準拠している必要があります。

• 点ファイルはカンマ区切りのファイル形式(CSV または TXT ファイル)とする必要があります。
• ファイルには、ファイル内の最初の数値として x、y、z 座標の数値が含まれている必要があります。
• 点に関する追加の数値情報は、x、y、z 座標値の後に位置する必要があります。

点の名前など、ファイルにある他の情報は無視されます。 同じ x 座標と y 座標を持つ 2 つの点がファイルに含まれている場合、Revit LT では最も大きな z 値を持つ点が使用されます。

点ファイルのサンプルをダウンロードするにはここをクリックします。

点ファイルを使用して地盤面を作成するには

1. 3D ビューまたは外構平面図ビューを開きます。
2. [外構]タブ [外構作成]パネル (地盤面)をクリックします。
3. [修正 | 地盤面を編集]タブ [ツール]パネル [読み込みから作成]ドロップダウン リスト (点ファイルを指定)をクリックします。
4. [開く]ダイアログで、点ファイルの場所にナビゲートします。
5. [書式]ダイアログで、点ファイル内の点の測定に使用する単位(十進表記フィートやメートルなど)を指定して、[OK]をクリックします。

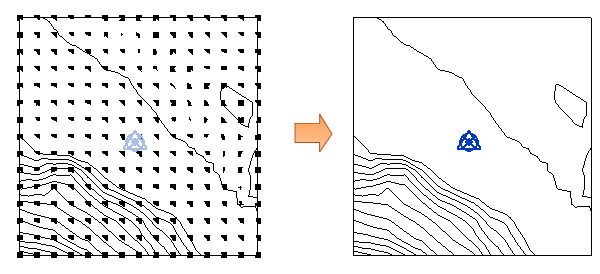

Revit LT では、点と地盤面がファイルの座標情報から生成されます。

注: 多数の点のあるサーフェスに関連したシステム パフォーマンスを向上させるには、サーフェスを簡略化します。
