丸みを帯びたエッジ シェーダ
マテリアル エディタ > パラメータ > 丸みを帯びたエッジ
この機能はレイトレーシングでのみ使用できます。
隣接フェース間のエッジの滑らかさをシミュレートするエフェクトが必要な場合は、次の操作を行います。丸みを帯びたエッジのパラメータを設定します。このパラメータは、プロトタイプ モデルを表示している場合に使用します。パラメータを設定すると、適切にモデリングされたオブジェクトの外観を表現することができます。追加の事前作業は必要ありません。この設計が承認されたら、追加のモデリング作業を開始することができます。
丸みを帯びたエッジを使用しない
丸みを帯びたエッジを使用する
丸みを帯びたエッジの使用法については、、「レイトレーシングでの丸みを帯びたエッジ」のビデオを確認してください。
丸みを帯びたエッジのパラメータ
[モード]: エッジをスムーズにする方法を設定します。4 つのオプションがあります。
- [オフ]: 丸みを帯びたエッジがないため、他のパラメータはすべて無効になります。
- [同じジオメトリ]: 同じジオメトリまたはシェルに属するエッジのみを丸くします。
- [同じマテリアル]: 同じマテリアルを含むオブジェクト間のエッジのみを丸くします。
- [同じグループ]: 同じグループ ID を持つマテリアル間のエッジのみを丸くします。これは眼球とまぶたの場合便利です。眼球とまぶたにはさまざまなマテリアルがありますが、主要部分を見分けるには、マテリアルの間のエッジをスムーズにする必要があります。
[グループ]: *[モード]、 [同じグループ] が選択されている*場合にのみ使用できます。スムージングを行うグループ ID を設定します。
[タイプ]: 丸みを帯びたエッジのタイプを設定します。3 つのオプションがあります。
- [凸型と凹型]: 凸型と凹型の両方のエッジを丸くします。
- [凸型のみ]: 凸型のエッジのみを丸くします。凸型エッジのみがある場合は、計算速度が上がります。
- [凹型のみ]: 凹型のエッジのみを丸くします。凹型エッジのみがある場合は、計算速度が上がります。
[半径]: ワールド空間内の丸みを帯びたエッジの半径を設定します。
[面取り]: エッジを完全に丸い形状にしないで、面取りした外観にします。

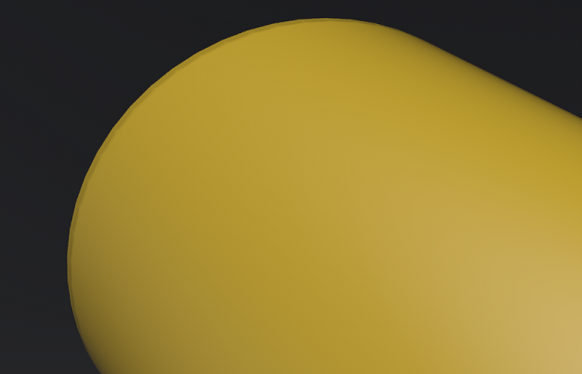

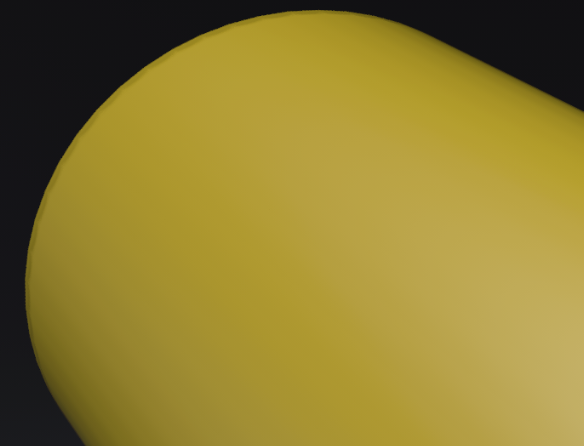

[角度制限]: 丸み付け効果の適用先を、指定した上限を超える角度を持つエッジに限定します。現在のシェーディング法線と隣接フェースの間の角度が角度の上限より小さい場合、エッジはスムーズになりません。
この制限を使用して、シェーディング法線の補間によって既にスムーズになっているエッジに効果が適用されないようにします。
[品質]: 最も近いエッジを評価する際に使用されるレイの数を設定します。各品質レベルはサンプル数(4 の倍数)を表し、凸型エッジまたは凹型エッジを評価する際に使用されます。
品質レベルが 1 の場合は、凸型エッジを評価するために 4 本、凹型エッジを評価するために 4 本のレイをトレースします。また、品質レベル 1 で効果が評価されるのは、非分散レイのみです。拡散 BRDF または光沢のある BRDF から送信されたレイは評価されません。1 より上の品質レベルでは、特定の追加バウンスに対する効果が評価されます。
制限
ラウンド コーナー シェーダには、次の制限があります。
- この効果の目的は、エッジ上のイルミネーションを強化することです。したがって、半径値が小さい場合に最適に機能します。完全に幾何学的なベベルと同じ結果になるようには設計されていません。
- 正しい結果を得るには、サーフェスの法線を適切に位置合わせする必要があります。
- これはシェーディング効果にすぎないため、ジオメトリのシルエットは影響を受けません。たとえば、コーナーのシルエットは丸みがなく、とがっています。
- 同じ平面上で三角形がオーバーラップしていても、法線が反対側を向いていれば、アーティファクトが生成されることがあります。アーティファクトの生成を防ぐには、三角形の間に小さなギャップを設けるか、三角形にさまざまなマテリアルを割り当てます。
丸みを帯びたエッジを使用する方法
- メニュー バーで、
([レイトレーシング])をクリックして有効にします。 - マテリアル エディタで、ジオメトリに割り当てられているマテリアルを選択します。
- そのパラメータで、下にスクロールして、丸みを帯びたエッジのグループを開きます。
- モード、タイプ、半径、面取り、角度制限、および品質を設定します。
