문의 화면표시 특성을 변경하려면

  1. 변경할 문을 두 번 클릭합니다.
  2. 특성 팔레트에서 화면표시 탭을 클릭합니다.
  3. 필요에 따라 화면표시 특성을 변경합니다.
    화면표시 특성 설명 설정 방법
    화면표시 구성요소 편집할 개별 객체 구성요소를 선택할 수 있습니다. 구성요소를 선택하지 않은 경우 변경 사항이 전체 문에 적용됩니다. 드롭다운 리스트에서 *없음*을 선택합니다. 전체 문을 변경할 수 있습니다.
    화면표시 기준 현재 선택된 화면표시 소스를 표시합니다.

    옵션

    • 이 객체: 이 객체에만 사용된 특성을 표시합니다.
    • 문 스타일: 문 스타일의 특성을 표시합니다.
    • 도면 기본 설정: 전역 기본 설정의 특성을 표시합니다.

    화면표시 표현 현재 도면 뷰에서 활성인 화면표시 표현을 표시합니다. 여러 화면표시 표현을 켤 수 있습니다. 예를 들어 평면도에서 평면도 및 문지방 기호 평면도 화면표시 표현이 모두 표시됩니다. 드롭다운 메뉴에서 화면표시 특성을 변경할 화면표시 표현을 선택합니다. 리스트가 비활성화된 경우 뷰에는 하나의 연관된 화면표시 표현만 있습니다.
    앵커 시 객체가 포함된 절단 평면 사용(평면도만) 선택한 문에서 부착된 벽 또는 조립창/문의 절단 평면을 사용할지 여부를 지정합니다. 드롭다운 메뉴에서 예 또는 아니오를 선택합니다.
    직선 스윙(평면도만) 현재 화면표시 표현에서 선택한 문의 스윙을 직선으로 표시할지 여부를 지정합니다.

    그림

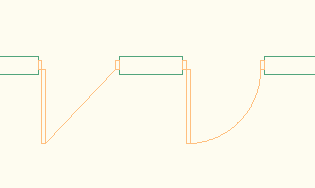

    직선 스윙(왼쪽) 및 곡선(오른쪽)

    드롭다운 메뉴에서 예 또는 아니오를 선택합니다.
    스윙 각도 재지정/스윙 각도(평면도 및 입면도만) 문 특성에서 정의한 스윙 각도에 대한 재지정을 정의할 수 있습니다. 스윙 각도 재지정에 대해 예를 선택합니다. 그런 다음 스윙 각도 아래에서 문 각도를 입력합니다.
    사용자 블록 화면표시 사용자 블록은 문 놉 또는 사용자 패널과 같은 문의 특정 화면표시 표현에 추가할 수 있는 AutoCAD 블록입니다. 이 워크시트에서는 문에서 사용자 블록을 추가, 편집, 비활성화 또는 제거할 수 있습니다. 사용자 블록 화면표시 워크시트()를 클릭하고 선택한 화면표시 표현의 문에 블록을 추가합니다.
    문지방 치수(문지방 평면도만) 문지방 화면표시의 깊이 및 연장을 지정할 수 있습니다. 문지방 치수 워크시트()를 클릭하고 깊이 및 연장에 대한 값을 추가합니다.
    문지방 기호(문지방 기호 평면도만) 문지방 기호를 정의할 수 있습니다. 기호 워크시트()를 클릭하고 리스트에서 사용 가능한 기호(힐, 뚫린 문, 문지방 또는 없음) 중 하나를 선택합니다.
    문살(입면 및 모형 뷰) 문 문살은 문 유리에 여러 개의 채광창을 유지하는 보조 프레임 부재입니다. AutoCAD Architecture 2022 toolset에서는 다양한 배치 패턴을 사용하여 문살을 쉽게 작성할 수 있습니다. 이 워크시트를 사용하여 문에서 문살을 추가, 편집 또는 제거할 수 있습니다. 문살 워크시트()를 클릭하고 문살을 추가 또는 제거합니다.
    핸딩 반전(입면도만) 드롭다운 리스트를 클릭하고 예 또는 아니오를 선택합니다.
    단일 선 패널(높은 상세 평면도만) 문 패널을 단일 선으로 표시할 수 있습니다.

    그림

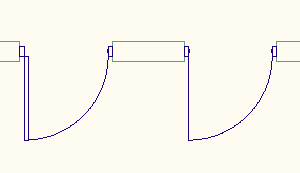

    단일 선 문 패널(오른쪽)

    드롭다운 리스트를 클릭하고 예 또는 아니오를 선택합니다.

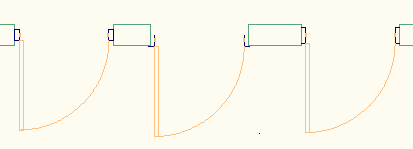

    프레임 화면표시(높은 상세 평면도만) 높은 상세 평면도에서 다양한 표현으로 문 프레임을 표시할 수 있습니다.

    그림

    프레임 표시 워크시트를 클릭하고 원하는 프레임 표현을 선택합니다.
