2D 객체 또는 객체의 점 사이에 기하학적 구속조건을 지정할 수 있습니다. 나중에 구속된 형상을 편집할 때도 구속조건은 유지됩니다.
그러므로 기하학적 구속조건을 도면에 설계 요구사항을 포함하는 수단으로 사용할 수 있습니다.

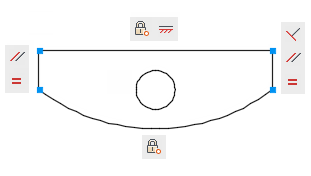

예를 들어, 아래 그림의 형상에는 다음과 같은 구속조건이 적용되어 있습니다.
- 모든 끝점이 모든 인접 객체의 끝점과 일치 상태를 유지하도록 구속됩니다. 이러한 구속조건은 작은 파란색 사각형으로 표시됩니다.
- 수직선이 서로 동일한 길이와 평행 상태를 유지하도록 구속됩니다.
- 오른쪽 수직선은 수평선과 직교되는 상태를 유지하도록 구속됩니다.
- 수평선은 수평을 유지하도록 구속됩니다.
- 원 및 수평선의 위치가 해당 공간에서 고정 상태를 유지하도록 구속됩니다. 이러한 "고정" 구속조건은 잠금 아이콘으로 표시됩니다.
위 설계의 형상은 완전히 구속된 상태가 아닙니다. 아직 그립을 사용하여 호의 반지름, 원의 지름, 수평선 길이 및 수직선 길이를 변경할 수 있습니다. 이러한 거리를 지정하려면 치수 구속조건을 적용해야 합니다.
주: 폴리선 안의 세그먼트가 별도의 객체인 것처럼 세그먼트에 구속조건을 추가할 수 있습니다.
