회사 외부의 고객 또는 하청업체에 도면 파일을 보내야 했던 적이 있으십니까? 다른 회사에 파일을 보내고 나서야 보낸 파일 중에서 도면 및 참조 파일이 누락되었음을 알게되었을 수 있습니다. 전자 전송(eTransmit) 기능을 사용하면 도면과 도면을 정확하게 표시하고 인쇄하는 데 필요한 모든 지원 파일을 패키지화할 수 있습니다.
전자 전송 기능을 사용하는 경우 현재 도면과 해당 도면에서 참조하는 다음 지원 파일 유형이 전송 패키지에 자동으로 추가됩니다.
- 플롯 스타일 색상 종속(CTB) 및 명명된(STB) 테이블 파일
- 플로터 구성(PC3) 파일
- 외부 참조(DGX, DWF, DGN, 래스터 이미지...) 파일
전송 패키지를 작성하는 동안 다음을 수행할 수 있습니다.
- 폴더에서 ZIP 파일을 작성하거나 폴더에 도면 및 지원 파일 복사
- 현재 도면에서 참조하지 않는 도면 및 비도면 파일을 수동으로 추가
- 전송 패키지의 모든 도면 파일을 특정 파일 형식으로 다시 저장하고 시각적 충실도 유지
- 도면에서 외부 참조를 결합하고 불필요한 명명된 객체(스타일) 소거
현재 도면 패키지화
전자 전송 기능을 사용하면 현재 도면에서 참조된 파일이 스캔되어 전송 파일 작성 대화상자에 해당 파일이 표시됩니다.
이 예에서는 샘플 도면을 열고 도면에서 참조하는 파일을 검토하고 기본 설정으로 해당 도면의 전송 패키지를 작성합니다.
- AutoCAD의 QAT(빠른 액세스 도구 모음)에서 열기를 클릭합니다.
- C:\Program Files\Autodesk\AutoCAD <릴리즈>\Sample\Mechanical Sample and open Mechanical - Multileaders.dwg로 이동합니다.
- 응용프로그램 메뉴
> 게시 > 전자 전송을 클릭합니다. 찾기

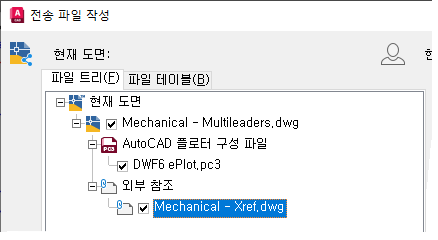

- 전송 파일 작성 대화상자에서 파일 트리 탭을 클릭합니다.
이 뷰에는 현재 도면 파일과 참조된 파일의 관계가 표시됩니다.
- 파일 테이블 탭을 클릭합니다.
이 뷰에는 전송 패키지에 포함할 모든 파일의 전체 리스트가 표시됩니다.

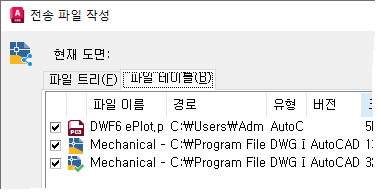

- 파일 테이블 탭에서 DWF6 ePlot.pc3 항목 옆에 있는 확인란을 선택 취소하여 전송 패키지에서 제외합니다.
DWF6 ePlot.pc3는 표준 AutoCAD 설치 중에 설치되므로 다른 사용자와 공유할 필요가 없습니다.
- 전송 설정을 선택 섹션에서 표준을 선택합니다.
전송 설정은 전송 패키지를 정의하는 데 사용되는 설정과 도면 및 도면과 연관된 파일이 업데이트 되는 방법을 정의합니다.
- 대화상자의 왼쪽 아래 구석에서 보고서 보기를 클릭합니다.

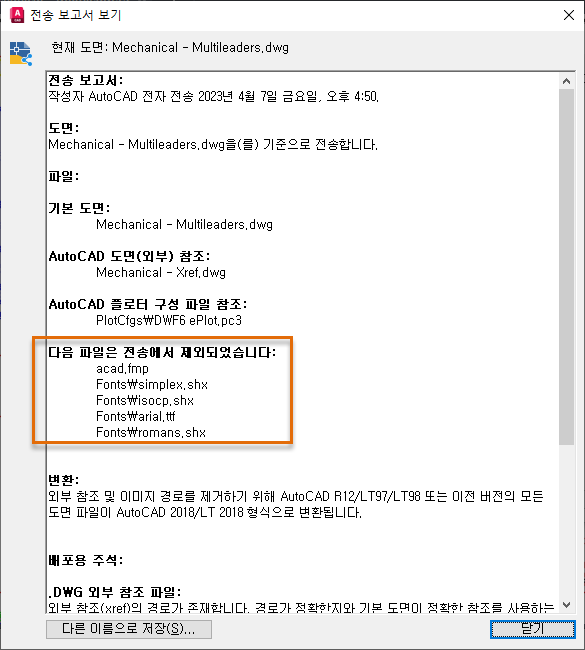

- 전송 보고서 보기 대화상자에서 보고서를 검토한 다음 닫기를 클릭합니다.
이 보고서는 식별되었지만 현재 제외된 파일과 함께 전송 패키지에 포함될 파일에 대한 정보를 제공합니다. 기본적으로 식별되고 제외될 수 있는 파일은 글꼴 또는 언로드된 참조 파일입니다.
- 전송 파일 작성 대화상자에서 확인을 클릭합니다.
- Zip 파일을 지정 탐색 대화상자에서 문서 폴더로 이동하거나 ZIP 파일을 저장할 다른 위치를 찾습니다. ZIP 파일 이름을 입력한 다음 저장을 클릭합니다.

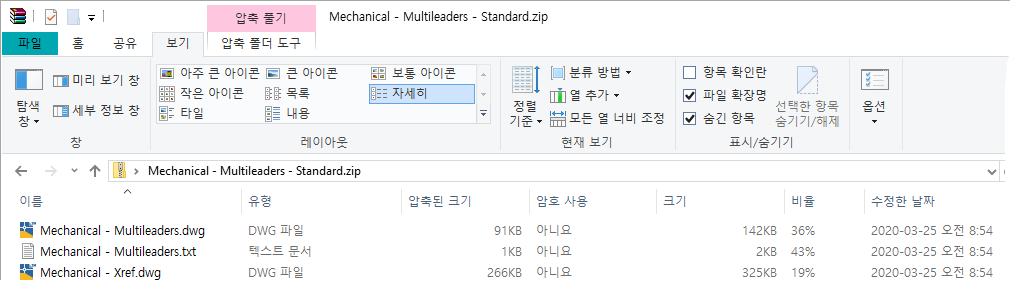

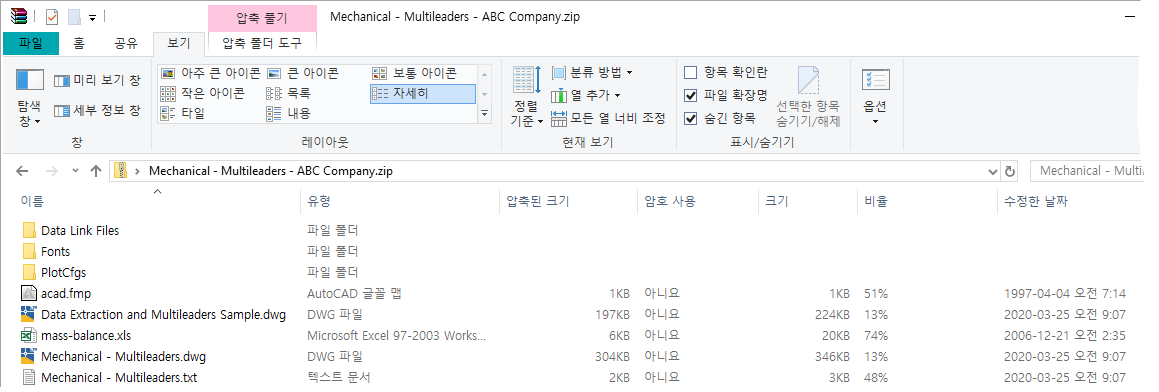

- 파일 탐색기에서 ZIP 파일을 찾아서 두 번 클릭합니다.
ZIP 파일의 내용이 윈도우에 표시되므로 해당 파일의 구조를 확인할 수 있습니다.
주: ZIP 파일의 TXT 파일은 전송 파일 작성 대화상자에 표시된 보고서의 사본입니다.
전송 설정 작성 또는 수정
표준 전송 설정을 참조하는 것이 좋지만 회사 외부의 사람들과 도면 파일을 공유해야 하는 방법에 따라 고유한 전송 설정을 작성할 수 있습니다. 예를 들어, 이전 AutoCAD 릴리즈를 사용하는 고객 또는 하청업체와 작업하는 경우 모든 도면을 특정 DWG 파일 형식으로 저장하고 기본 플로터를 없음으로 설정할 수도 있는 전송 설정을 정의할 수 있습니다.
가장 흔히 변경하는 전송 설정은 다음과 같습니다.
- 도면 파일 형식
- 기본 플로터를 '없음'으로 설정
- 사용되지 않는 명명된 객체 소거
이 예에서는 사용자 전송 설정을 작성하고 해당 설정의 일부를 변경합니다.
- C:\Program Files\Autodesk\AutoCAD <릴리즈>\Sample\Mechanical Sample\Mechanical - Multileaders.dwg를 이전에 닫은 경우 다시 엽니다.
- 응용프로그램 메뉴 > 게시 > 전자 전송을 클릭합니다. 찾기
- 전송 파일 작성 대화상자의 전송 설정을 선택 섹션에서 전송 설정을 클릭합니다.
- 전송 설정 대화상자에서 표준 전송 설정을 선택하고 새로 만들기를 클릭합니다.
기존 전송 설정을 수정하려면 리스트에서 전송 설정을 선택하고 수정을 클릭합니다.

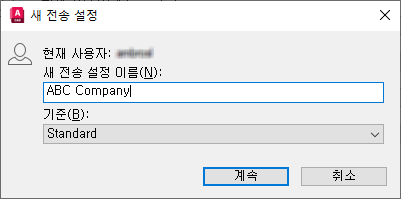

- 새 전송 설정 대화상자의 새 전송 설정 이름 문자 상자에서 기본 이름을 ABC Company로 대치합니다. 계속을 클릭합니다.

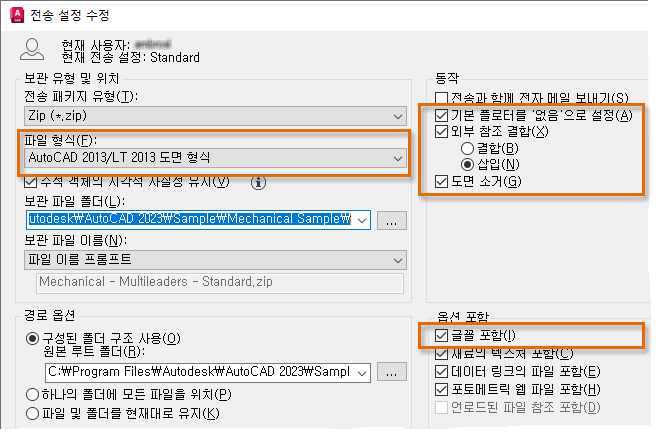

- 전송 설정 수정 대화상자에서 다음과 같이 변경합니다.
- 전송 유형 및 위치에서 파일 형식 드롭다운 리스트를 클릭하고 AutoCAD 2013/LT 2013 도면 형식을 선택합니다.
주: 도면을 이전 형식으로 저장하면 이전 릴리즈에서 지원되지 않는 객체 및 형식이 손실될 수 있습니다.
- 작업 섹션에서 다음을 확인합니다.
- 기본 플로터를 없음으로 설정
- 외부 참조 결합 및 삽입 선택
- 도면 소거
- 옵션 포함 섹션에서 글꼴 포함을 선택합니다.
- 전송 유형 및 위치에서 파일 형식 드롭다운 리스트를 클릭하고 AutoCAD 2013/LT 2013 도면 형식을 선택합니다.
- 확인을 클릭하여 변경 사항을 저장합니다.
- 닫기를 클릭하여 전송 파일 작성 대화상자로 돌아갑니다.

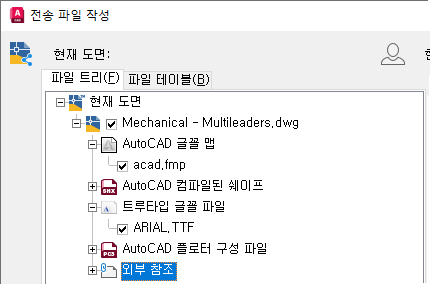

파일 트리에 대한 변경 사항을 살펴봅니다. 도면에 사용된 글꼴과 관련된 파일이 이제 전송 패키지에 포함되어 있습니다.
중요사항: 글꼴을 포함할 때 글꼴을 받는 개인이 합법적으로 글꼴을 사용하려면 라이센스가 필요할 수 있습니다. - 확인을 클릭하여 전송 패키지를 작성합니다.

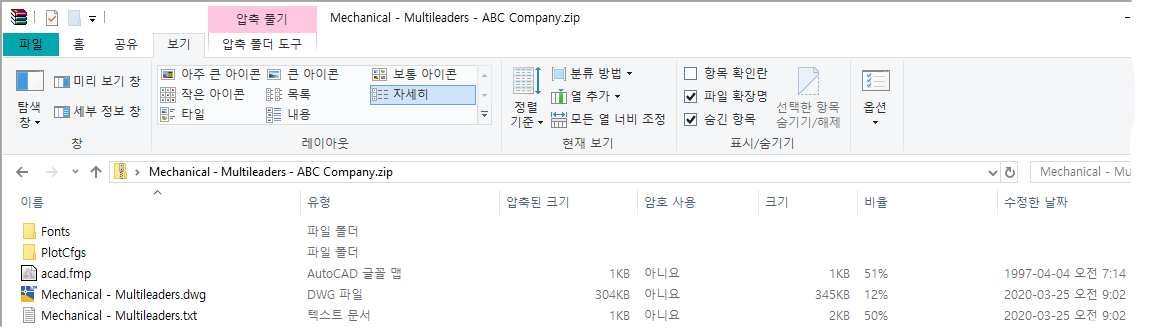

- 전송 패키지의 이름과 위치를 지정한 다음 ZIP 파일을 열고 파일을 검토합니다.
전송 패키지에 다른 파일 추가
프로젝트에 도면이 두 개 이상 포함되는 경우가 많으며, 복잡한 프로젝트에는 수십 또는 수백 개의 도면이 포함될 수 있습니다. 일반적으로 프로젝트에는 도면 및 도면에서 참조하는 파일과 함께 제품 사양, 계약, 프로젝트 일정 등의 비도면 파일이 포함되어 있습니다.
이 연습에서는 전송 패키지에 포함할 두 번째 도면과 Microsoft Excel 스프레드시트를 수동으로 추가합니다.
- C:\Program Files\Autodesk\AutoCAD <릴리즈>\Sample\Mechanical Sample\Mechanical - Multileaders.dwg를 이전에 닫은 경우 다시 엽니다.
- 응용프로그램 메뉴 > 게시 > 전자 전송을 클릭합니다. 찾기
- 전송 파일 작성 대화상자의 전송 설정을 선택 섹션에서 ABC Company를 선택합니다.

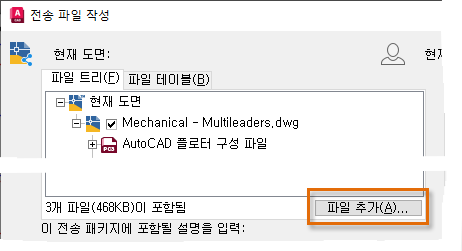

- 파일 트리 및 파일 테이블 탭 아래의 파일 추가를 클릭합니다.
- 파일을 전송에 추가 탐색 대화상자에서 C:\Program Files\Autodesk\AutoCAD <release>\Sample\Mechanical Sample로 이동합니다.
- Ctrl 키를 누른 상태에서 Data Extraction and Multileaders Sample.dwg 및 mass-balance.xls 파일을 선택합니다. 열기를 클릭합니다.

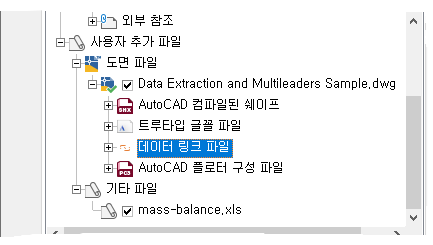

선택한 파일 및 이러한 파일에서 참조하는 파일이 추가됩니다.
- 확인을 클릭하여 전송 패키지를 작성합니다.
- 전송 패키지의 이름과 위치를 지정한 다음 ZIP 파일을 열고 파일을 검토합니다.
시트 세트에 연관된 모든 도면 패키지화
현재 도면이 시트 세트의 일부인 경우 시트 세트 데이터(DST) 및 해당 지원 파일도 전송 패키지에 포함됩니다. 파일의 전송 패키지를 시트 세트에 작성할 때 ETRANSMIT 명령이 아닌 시트 세트 관리자의 전자 전송 기능을 사용하는 것이 좋습니다. 시트 세트 관리자에서 시트 세트 노드를 마우스 오른쪽 버튼으로 클릭하고 전자 전송을 선택하여 시트 세트의 모든 도면 및 지원 파일을 패키지화합니다. 시트 세트에 전송 설정이 포함될 수도 있으며, 이 경우 프로젝트에서 작업하는 다른 사람과 전송 설정을 더 쉽게 공유할 수 있습니다.
회사 외부의 사람들과 도면을 공유할 때 파일을 다시 포함하는 것을 잊지 마십시오. 다음에 도면을 공유해야 할 경우 전자 전송 기능을 사용해 보십시오.
