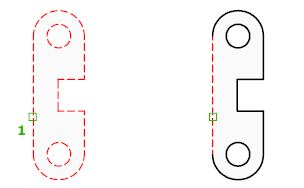

복합 객체를 구성요소 객체로 분해합니다.
복합 객체의 구성요소를 개별적으로 수정하려 할 경우 복합 객체를 분해합니다. 분해할 수 있는 객체에는 블록, 폴리선 및 영역이 있습니다.
분해된 객체의 색상, 선종류 및 선가중치는 변경될 수 있습니다. 다른 결과는 분해하는 복합 객체의 유형에 따라 다릅니다. 분해될 수 있는 객체 및 각 결과에 대한 다음 리스트를 참고하십시오.
객체를 분해하는 동시에 해당 특성을 변경하려면 XPLODE를 사용합니다.
다음 각 객체 유형에 대한 EXPLODE의 결과는 다음과 같습니다.
- 2D 폴리선
-
연관된 모든 폭 또는 접선 정보를 무시합니다. 굵은 폴리선의 경우, 결과 선 및 호는 폴리선의 중심을 기준으로 배치됩니다.
- 3D 폴리선
-
선 세그먼트로 분해합니다. 3D 폴리선에 지정된 임의의 선종류는 각 결과 선 세그먼트에 적용됩니다.
- 3D 솔리드
-
편평면을 여러 영역으로 분해합니다.
편평면이 아닌 면을 여러 표면으로 분해합니다. AutoCAD LT에는 해당되지 않습니다.
- 주석 객체
-
현재 축척 표현을 더 이상 주석이 아닌 구성 부분으로 분해합니다. 기타 축척 표현은 제거됩니다.
- 호
-
균일하지 않게 축척된 블록 내에 있는 경우 타원형 호로 분해합니다.
- 배열
-
연관 배열을 원본 객체의 사본으로 분해합니다.
- 블록
-
하나의 그룹 단계를 한 번에 제거합니다. 블록이 폴리선 또는 내포된 블록을 포함하는 경우 블록을 분해하면 폴리선 또는 내포된 블록 객체가 노출되며, 따라서 해당 폴리선 또는 내포된 블록 객체가 개별 객체를 노출하도록 분해해야 합니다.
X, Y 및 Z 축척이 같은 블록은 해당 블록의 구성요소 객체로 분해됩니다. X, Y 및 Z 축척이 같지 않은 블록(비균일하게 축척된 블록)은 예상치 못한 객체로 분해될 수 있습니다.
균일하지 않게 축척된 블록에 분해할 수 없는 객체가 포함된 경우, 이 블록들은 익명 블록(“*E” 머리말을 붙여 명명)으로 수집하며 비균일 축척으로 참조됩니다. 이러한 블록의 모든 객체를 분해할 수 없는 경우, 선택된 블록 참조가 분해되지 않습니다. 비균일하게 축척된 블록의 본체, 3D 솔리드 및 영역 요소는 분해될 수 없습니다. AutoCAD LT에는 해당되지 않습니다.
속성이 포함된 블록을 분해하면 속성 값이 삭제되고 속성 정의가 다시 표시됩니다.
외부 참조를 사용하여 삽입된 블록 및 그 종속 블록은 분해할 수 없습니다.
MINSERT를 사용하여 삽입한 블록은 분해할 수 없습니다. AutoCAD LT에서는 MINSERT를 사용할 수 없습니다.
- 본체
-
단일 표면 본체(비평면 표면), 영역 또는 곡선으로 분해합니다.
- 원
-
균일하지 않게 축척된 블록 내에 있는 경우, 타원으로 분해합니다.
- 지시선
-
지시선에 따라 선, 스플라인, 솔리드(화살촉), 블록 삽입(화살촉, 주석 블록), 여러 줄 문자 또는 공차 객체로 분해합니다.
- 메쉬 객체
-
각 면을 별도의 3D 면 객체로 분해합니다. 지정된 색상과 재료는 유지됩니다. AutoCAD LT에는 해당되지 않습니다.
- 여러 줄 문자
-
문자 객체로 분해합니다.
- 여러 줄
-
여러 선 및 호로 분해합니다.
- 폴리면 메쉬
-
하나의 정점이 있는 메쉬를 하나의 점 객체로 분해합니다. 두 개의 정점이 있는 메쉬는 하나의 선으로 분해됩니다. 세 개의 정점이 있는 메쉬는 3D 면으로 분해됩니다.
- 영역
-
선, 호 또는 스플라인으로 분해합니다.
