컨텐츠 크기를 조절할 수 있으면 다양한 크기의 부품/피쳐 패밀리를 사용할 수 있습니다.
패밀리 테이블은 패밀리의 각 구성원을 정의하는 매개변수에 대한 유효한 값이 들어 있는 데이터베이스입니다. 각 행에서는 부품/피쳐 패밀리의 고유한 구성원을 설명합니다.
패밀리 테이블의 주요 용도 중 하나는 편집 중인 부품/피쳐에 대해 유효한 크기를 정의하는 것입니다. 유효한 크기가 정의되면 부품/피쳐를 도면에 삽입할 때마다 정의된 크기만 사용할 수 있도록 제한됩니다. 일반적으로는 삽입 시에 유효한 크기 리스트에서 선택합니다. 끌기를 사용할 수 있으면 끄는 동안 크기가 유효한 크기로 스냅됩니다.

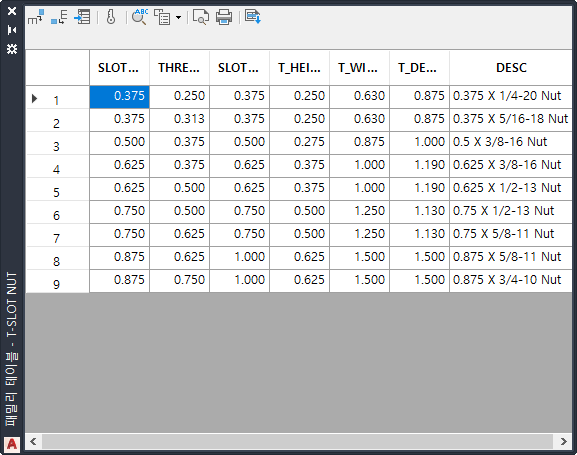

크기를 올바르게 정의하려면 패밀리 테이블에 각 치수 구속조건을 열로 포함해야 합니다. 그런 다음 그림에 나와 있는 패밀리 테이블과 같이 각 행에 값을 추가합니다.
한 치수의 값이 다른 치수에서 파생되는 경우도 있습니다. 예를 들어 샘플 사용자 부품으로 제공되는 T-슬롯 너트의 경우를 가정해 보겠습니다.
슬롯 크기가 커지면 구멍 지름도 커집니다. 여기서는 단순히 종속 치수 구속조건(이 예에서는 지름)을 패밀리 테이블에 열로 추가하고 이 열을 계산된 열로 만들면 됩니다. 열 특성에서 치수를 계산할 표현식을 지정합니다. 패밀리 테이블의 표현식은 매개변수 관리자에 적용되는 모든 연산자, 함수 및 규칙을 지원합니다. 규칙에 대한 자세한 내용은 AutoCAD 도움말에서 공식 및 방정식을 사용하여 설계 구속 단원을 참조하십시오.
패밀리 테이블은 매개변수 관리자에 정의된 사용자 매개변수에 액세스할 수 있습니다. 사용자 매개변수를 열로 추가하고 표현식에 열 이름을 사용할 수 있습니다.
열의 값이 모든 행에서 일정하도록 하려면 해당 열을 전역 열로 설정합니다.
열을 배치한 후에는 키로 사용할 열을 지정합니다. 키는 패밀리 테이블에서 행을 고유하게 식별하는 열 조합입니다. 예를 들어 나사에서는 호칭 지름, 피치 및 호칭 길이가 함께 해당 크기를 고유하게 정의합니다. 따라서 패밀리 테이블에서는 해당하는 열을 키 열로 선택합니다. 키 열로 설정된 열은 크기 선택 대화상자의 미리 정의된 매개변수 섹션에서 리스트 뷰와 트리 뷰에 표시됩니다. 테이블 뷰에서 AutoCAD Mechanical 도구 세트는 크기 선택 대화상자에 표시 옵션이 선택된 모든 열을 표시합니다.
패밀리 테이블을 사용하면 크기 정의 외의 다른 작업도 수행할 수 있습니다. 예를 들어 크기는 같지만 서로 다른 두 재료를 사용해 제조된 나사 두 개에 대해 패밀리 테이블에 별도의 두 행을 포함할 수 있습니다. 이 두 나사의 치수는 같지만 BOM 특성은 서로 다릅니다. 패밀리 테이블을 사용해 BOM 특성을 정의하는 방법에 대한 자세한 내용은 BOM 관련 정보 추가를 참조하십시오.
