AMCHATCH 명령을 사용하면 삽입 시에 해치할 영역을 표시할 수 있습니다.

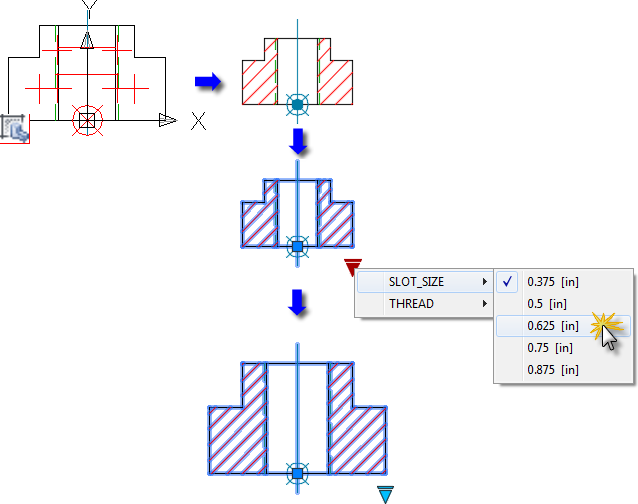

부품/피쳐를 도면에 배치하거나 해당 크기를 조절할 때 표시된 영역에는 영역 크기에 관계없이 해치 패턴이 채워집니다.
컨텐츠 편집기에서는 AutoCAD Mechanical 도구 세트가 해치하도록 표시된 영역에 해치 패턴을 표시하지 않습니다. 대신 경계 내에 해치 표식기 아이콘(
)이 표시됩니다. 또한 도면 영역에는 해치의 "선택기" 역할을 하는 컨텐츠 배열 아이콘(
)도 표시됩니다. 예를 들어 특성 팔레트에서 해치 특성을 검토하려면 이 아이콘을 클릭합니다. 해치할 영역을 표시할 때는 AutoCAD Mechanical 도구 세트에서 아이콘의 위치를 지정하라는 메시지가 표시됩니다. 일반적으로 이 아이콘은 해치하도록 표시된 영역과 쉽게 연관시킬 수 있는 위치에 배치합니다.
도면에 부품/피쳐를 삽입할 때는 기본적으로 크기 선택 대화상자에 해치 매개변수를 지정하라는 메시지가 표시됩니다. 필요한 경우에는 매개변수를 크기 선택 대화상자에서 숨기고 삽입 시에 해당 메시지가 표시되지 않도록 지정할 수 있습니다. 이 동작을 적용하려면 다음 기법 중 하나를 사용합니다.
- 매개변수 관리자에서 해치 매개변수를 선택한 다음 크기 선택 특성을 고정으로 설정하여 해치 매개변수 값을 고정합니다.
- 해치 매개변수를 패밀리 테이블에 열로 추가하여 해치 매개변수의 값이 크기에서 파생되도록 설정합니다. 패밀리 테이블의 각 행은 부품 패밀리의 고유한 구성원을 정의합니다. 각 행에 대해 서로 다른 해치 매개변수 값을 지정할 수 있으므로 부품 패밀리의 각 크기에 대해서도 서로 다른 해치 매개변수 값을 지정할 수 있습니다.
