AutoCAD Mechanical 도구 세트에서는 직사각형 모양의 닫힌 폴리선을 작성하는 많은 명령을 제공합니다.
또한 AutoCAD RECTANG 명령은 두 개의 반대 구석을 지정하여 직사각형을 작성합니다. 그러나 직사각형을 삽입하려는 위치에 따라 이 명령이 유용하지 않을 수도 있습니다. AutoCAD Mechanical 도구 세트 직사각형 작성 명령은 직사각형을 정의하는 다른 여러 옵션을 제공합니다.
예를 들어 AMRECTANG 명령을 호출한 후 스페이스바를 누르면 시작점이 변경됩니다. 커서가 현재 시작점을 나타내도록 변경됩니다.
| 커서 | 의미 |
|---|---|
 |
구석을 시작점으로 사용하여 직사각형을 작성합니다. |
 |
기준의 중간점을 시작점으로 사용하여 직사각형을 작성합니다. |
 |
높이의 중간점을 시작점으로 사용하여 직사각형을 작성합니다. |
 |
직사각형의 중심점을 시작점으로 사용하여 직사각형을 작성합니다. |
명령을 호출하고 나서 구석 쉐이프(모깎기 또는 모따기)를 변경하도록 선택할 수 있습니다. 또한 직사각형과 함께 중심선을 그릴지 여부도 제어할 수 있습니다.

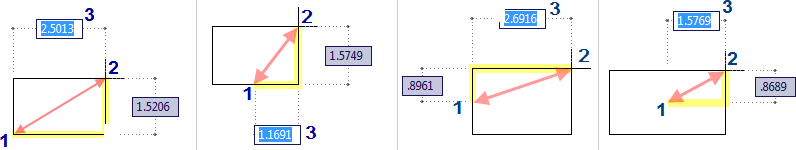

그 후, 직사각형을 정의하는 시작점을 지정합니다. 도면 영역을 클릭하여 두 번째 점을 지정할 수 있습니다. 치수 입력이 활성화되어 있는 경우 커서 근처에 있는 툴팁 항목 상자에 치수 값을 입력하여 두 번째 점을 지정할 수 있습니다.
영역과 길이 또는 폭을 사용하여 직사각형을 정의할 수도 있습니다. 모따기 또는 모깎기 옵션이 활성화된 경우 면적 계산 시 해당 옵션이 고려됩니다.
리본의 홈 탭에 있는 직사각형 버튼( 찾기)에서 모든 AutoCAD Mechanical 도구 세트 직사각형 작성 도구에 액세스할 수 있습니다.
