부품 참조를 작성하여 도면 영역에 배치합니다.
찾기
요약
부품 참조를 사용하여 형상을 BOM에 포함될 부품으로 표시합니다.
프롬프트 리스트
다음 프롬프트가 표시됩니다.
- 객체 선택

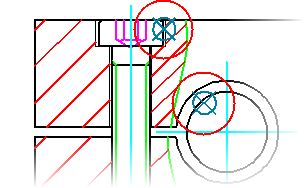

- 선택한 객체에 부품 참조를 부착합니다. 도면 영역의 빈 공간을 클릭하면 부착되지 않은 부품 참조(형상에 부착되지 않은 부품 참조)가 해당 위치에 배치됩니다.
- 블록
- 부품 참조를 블록에 부착합니다. 블록에 구성요소 특성과 이름이 동일한 속성이 있는 경우, 부품 참조는 자동으로 해당 값을 구성요소 특성으로 가져옵니다.
- 블록 참조 선택 - 부품 참조를 작성할 블록 참조를 지정합니다. 부품 참조를 이미 포함하는 블록이나 블록 참조가 아닌 객체를 선택한 경우 프롬프트가 반복됩니다.
- 복사
- 해당 데이터를 포함하여 부품 참조의 완전한 사본을 작성합니다. 새 부품 참조는 새 BOM 항목이 됩니다.
- 부품 참조 선택 - 복사할 부품 참조를 지정합니다.
- 참조
- 부품 참조를 통해 이미 태그가 지정된 부품의 다른 복제로 객체를 표시하는 부품 참조를 작성합니다. BOM에서 새 부품 참조는 다른 행을 추가하는 대신 해당 행의 수량을 증분합니다.
- 부품 참조 선택 - 다른 복제를 추가할 부품 참조를 지정합니다.
