데이터 관리자

보고, 수정하고, 내보내고, 가져올 수 있는 데이터를 표시합니다.

찾기

 리본: 홈 탭 프로젝트 패널 데이터 관리자 클릭

 바로 가기 메뉴: 프로젝트 관리자 보고서 플라이아웃 데이터 관리자 또는 보고서

 명령 입력:  datamanager

데이터 관리자의 왼쪽 창에 있는 트리 뷰에는 객체 뷰, 사용자화된 뷰 또는 보고서가 표시됩니다. 오른쪽 창의 데이터 뷰에는 선택한 뷰 또는 보고서에 대한 특성이 표시됩니다.

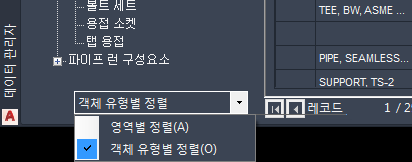

Plant 3D 도면을 볼 때 다음과 같은 선택 항목을 제공하는 드롭다운 리스트가 표시됩니다.

영역 또는 객체 유형을 선택하여 트리 구성 방식을 변경할 수 있습니다.

바로 가기 메뉴: 트리 뷰

데이터 관리자 트리 뷰의 노드를 마우스 오른쪽 버튼으로 클릭하면 다음과 같은 옵션이 표시됩니다. 프로젝트 또는 도면 데이터를 보는지, 프로젝트 보고서를 보는지 또는 사용자화된 뷰를 보는지에 따라 다른 옵션이 나타납니다.

메뉴 옵션	사용할 수 있는 대상	설명
모두 확대/축소	프로젝트 데이터 도면 데이터 프로젝트 보고서	트리의 모든 노드를 확장하거나 축소합니다. 이 옵션은 트리 뷰의 현재 상태에 따라 달라집니다.
내보내기 또는 데이터 내보내기	프로젝트 데이터 도면 데이터 프로젝트 보고서	데이터 내보내기 대화상자 또는 보고서 데이터 내보내기 대화상자를 엽니다. 여기서 Microsoft Excel 스프레드시트 또는 CSV(쉼표로 구분된 값) 파일로 데이터 또는 보고서를 내보낼 수 있습니다.
가져오기 또는 데이터 가져오기	프로젝트 데이터 도면 데이터 프로젝트 보고서	가져오기 대상 대화상자에서 Microsoft Excel 스프레드시트 또는 CSV(쉼표로 구분된 값) 파일의 데이터 또는 보고서를 가져올 수 있습니다.
인쇄	프로젝트 데이터 도면 데이터 프로젝트 보고서	현재 데이터 뷰 또는 보고서를 인쇄합니다.
필터 제거	프로젝트 데이터 도면 데이터 프로젝트 보고서	트리 뷰에서 모든 현재 필터를 제거합니다.
노드 열 순서 재설정	프로젝트 데이터 도면 데이터 프로젝트 보고서	데이터 뷰에서 트리 뷰의 선택한 노드에 대한 기본 열 순서를 복원합니다.
모든 하위 노드 열 순서 재설정	프로젝트 데이터 도면 데이터 프로젝트 보고서	데이터 뷰에서 트리 뷰의 선택한 노드 및 해당 하위 노드에 대한 기본 열 순서를 복원합니다.
모든 노드 표시	프로젝트 데이터 도면 데이터 프로젝트 보고서	현재 프로젝트 또는 도면에 해당 노드에 대한 데이터가 없는 경우에도 트리에 모든 노드를 표시합니다.
컨텐츠가 있는 노드만 표시	프로젝트 데이터 도면 데이터 프로젝트 보고서	현재 프로젝트 또는 도면에 데이터가 있는 노드만 트리에 표시합니다.
현재 가져오기 종료	프로젝트 보고서	모든 변경 사항을 승인하거나 거부하지 않고 현재 가져오기를 종료합니다.
새 빠른 ISO	현재 도면 데이터(Plant 3D) Plant 3D 프로젝트 데이터	빠른 ISO 작성 대화상자를 표시합니다. 여기서 새 등각투영 도면을 작성할 수 있습니다.
새 제작 ISO	현재 도면 데이터(Plant 3D) Plant 3D 프로젝트 데이터	제작 ISO 작성 대화상자를 표시합니다. 여기서 새 등각투영 도면을 작성할 수 있습니다.
PCF로 내보내기	현재 도면 데이터(Plant 3D) Plant 3D 프로젝트 데이터	타사 응용프로그램에서 사용할 수 있도록 PCF(Piping Component Format)로 데이터를 내보냅니다.

바로 가기 메뉴: 데이터 테이블

다음 옵션은 데이터 관리자 데이터 테이블을 마우스 오른쪽 버튼을 클릭하면 표시됩니다.

메뉴 옵션	설명
잘라내기	선택한 필드의 내용을 삭제하고 클립보드에 배치합니다.
복사	선택한 필드의 내용을 클립보드에 복사합니다.
붙여넣기	클립보드의 필드 내용을 선택한 필드에 붙여넣습니다.
줌	데이터 뷰에서 선택한 행에 해당하는 도면의 구성요소 또는 선을 줌합니다.
선택 사항별 필터링	도면에서 선택된 항목만 표시합니다.
선택 사항을 제외하고 필터링	도면에서 선택되지 않은 항목만 표시합니다.
필터 대상:	값 범위와 같은 특정 조건에 따라 데이터 테이블에 표시되는 항목을 필터링할 수 있습니다.
필터 제거	데이터 테이블에서 모든 현재 필터를 제거합니다.

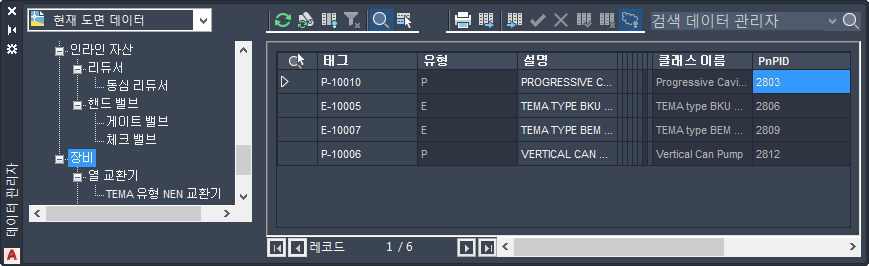

데이터 관리자 도구막대

데이터 내보내기 및 가져오기, 보류 중인 변경 사항 승인 및 거부, 필터 또는 줌 등을 수행하는 버튼을 제공합니다.

• 드롭다운 리스트. 데이터 관리자 뷰를 설정합니다. 도면 데이터, 프로젝트 데이터 또는 프로젝트 보고서를 선택할 수 있습니다. 사용자화된 뷰(사용 가능한 경우)를 선택할 수도 있습니다.
•   갱신. 트리 및 데이터 뷰를 갱신합니다.
•   P&ID 기호 및 주석 동기화. 프로젝트 도면에서 다른 설계자가 변경한 사항으로 기호 및 주석을 업데이트합니다.
•   빈 열 숨기기/표시. 데이터 테이블에서 데이터가 없는 열을 숨기거나 표시합니다.
•   필터 제거. 데이터 테이블에서 모든 현재 필터를 제거합니다.
•   줌 전환 켜기/끄기. 데이터 테이블에서 행 헤더를 선택한 경우 도면의 구성요소 또는 선을 줌할 수 있도록 영구 줌을 켜거나 끕니다.
•   선택한/모든 항목 표시. 도면에서 선택한 항목에 대한 데이터만 표시하는 필터를 켜거나 끕니다.
•   인쇄. 데이터 뷰를 인쇄합니다.
•   내보내기. 데이터 내보내기 대화상자 또는 보고서 데이터 내보내기 대화상자를 엽니다. 여기서 XLS, XLSX 또는 CSV 파일을 내보낼 위치를 선택할 수 있습니다.
•   가져오기. 가져오기 대상 대화상자를 엽니다. 여기서 가져올 XLS, XLSX 또는 CSV 파일을 선택할 수 있습니다.
•   승인. 가져오기에서 선택한 보류 중인 변경 사항을 승인합니다.
•   거부. 가져오기에서 선택한 보류 중인 변경 사항을 거부합니다.
•   모두 승인. 가져오기에서 보류 중인 모든 변경 사항을 승인합니다.
•   모두 거부. 가져오기에서 보류 중인 모든 변경 사항을 거부합니다.
•   구름형 리비전 숨기기. 가져오는 동안(P&ID) 데이터가 수정된 구성 요소 주변에서 빨간색 구름을 숨기거나 표시합니다.
