Robot 모델 업데이트

Robot 모델을 업데이트하려면 다음 작업을 수행합니다.

1. Robot에서 애드인 통합 Autodesk Revit Structure를 클릭합니다. Revit Structure와 통합 대화상자가 열립니다.
2. 모델 업데이트를 선택하고 업데이트 옵션을 클릭합니다.

   Revit Structure와 통합 - 업데이트 옵션 대화상자가 열립니다.

3. 범위 및 전송 옵션을 지정한 다음, 확인을 클릭합니다.
4. 확인을 클릭하여 업데이트를 시작합니다.

   중간 파일(.smxx)에서 업데이트를 선택하면 열기 대화상자가 표시됩니다. 이 대화상자를 사용하여 SMXX 파일을 선택합니다.

5. Revit Structure에서 모델 업데이트 대화상자에서 전송 진행 상황(Robot의 변경 사항으로 인해 Revit에서 필요한 데이터의 업데이트)을 볼 수 있습니다.

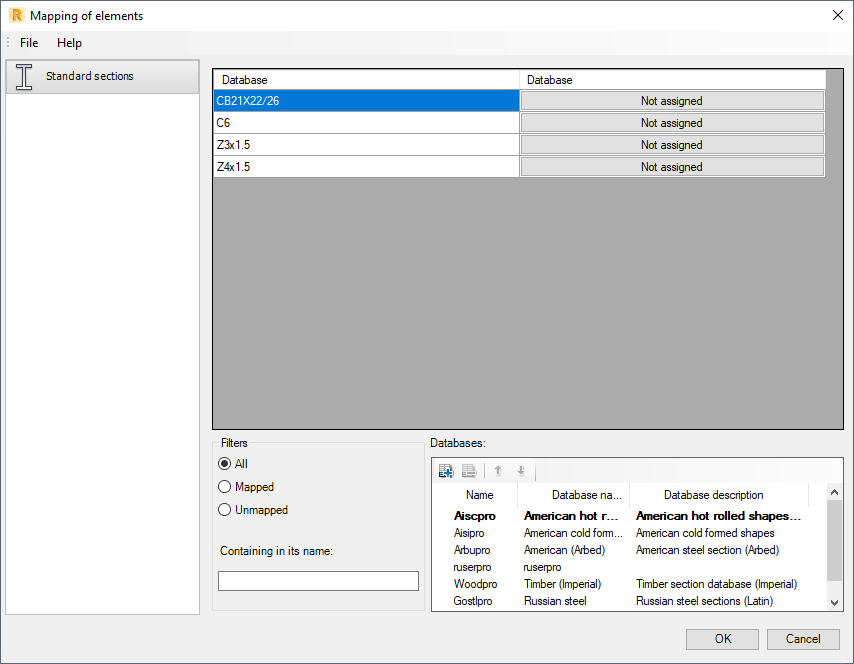

6. 요소 매핑 대화상자는 전송 중에 단면 이름(Revit에 정의되어 있음)이 Robot의 활성 단면 데이터베이스에서 인식되지 않는 경우에만 열립니다.

   • 인식되지 않은 프로파일의 오른쪽에 있는 지정되지 않음 버튼을 클릭합니다. 데이터베이스에서 지정할 프로파일을 선택할 수 있는 추가 대화상자가 열립니다.

     아이콘을 사용하여 요소 매핑 대화상자에서 작업할 수 있습니다.

     : 선택한 프로파일 데이터베이스를 리스트에 추가합니다.

     : 선택한 프로파일 데이터베이스를 리스트에서 삭제합니다.

     : 프로파일 데이터베이스를 보는 순서를 변경합니다(한 위치 위/아래).

   • 확인을 클릭하면 데이터베이스의 단면이 인식할 수 없는 단면에 지정됩니다(형상 특성이 지정됨).
7. 모델 업데이트가 완료되면 업데이트 프로세스 중에 나타났던 메시지/경고가 화면에 표시될 수 있습니다.
