교량 및 터널 모델을 가져와 해당 형상을 부품으로 변환하여 추가적으로 상세 작업 및 해석을 수행할 수 있습니다.
주: 동일한 릴리즈 연도의 InfraWorks 및 Revit이 설치되어 있어야 합니다. Autodesk RevitInfraWorksInfraWorks Interoperability도 필요합니다.
- InfraWorks에서 Revit으로 모델을 보냅니다.
- 교량을 Autodesk Revit
- 터널을 Autodesk Revit
Revit에서는 모델에 구조 철근 배근을 적용할 수 있습니다.

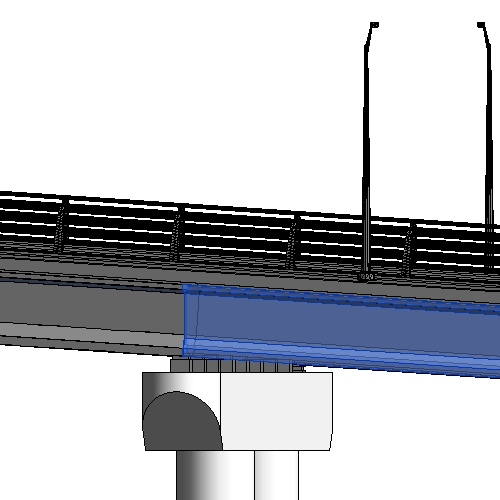

주: 일관된 워크플로우를 위해 형상을 Autodesk Revit으로 가져올 때 InfraWorks 및 Revit 모델에서 동일한 측정 단위를 사용하십시오. 가시성 및 그래픽 재지정 대화상자에서 인프라 카테고리 필터를 활성화하여 가져온 형상의 가시성 및 그래픽을 제어하시기 바랍니다. - 상세 작업이 필요한 구성요소를 선택하고 해당 구성요소에서 부품을 작성합니다.

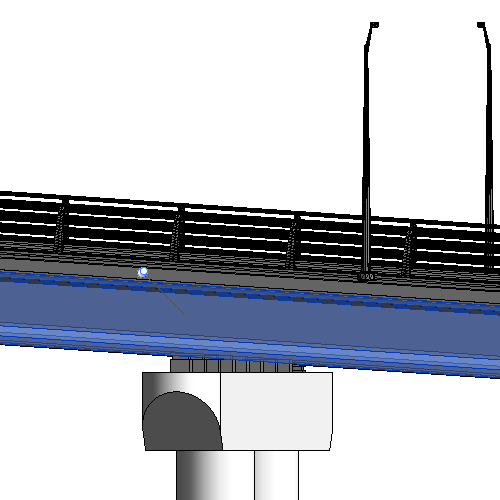

- 부품을 작성하고 나면 교량 구성요소를 더 세부화하고 Revit에서 작성된 다른 부품처럼 조립품에 포함할 수 있습니다.
주: 교량 모델 카테고리를 기준으로 모델 패밀리를 작성하는 방식은 Revit에서 지원되지 않습니다. 교량 주석 카테고리를 기준으로 주석 패밀리를 작성할 수 있습니다.
|
|
