CAD 파일과 함께 가져온 형상의 3D 선, 곡선 및 모서리를 사용하여 3D 보를 배치할 수 있습니다.
따라서 엔지니어는 3D 건축 도면의 데이터로 복잡한 치수 프레임을 모델링할 수 있습니다. 이렇게 하면 Revit에서 설계를 재작성하지 않아도 됩니다.
가져온 도면을 사용하여 보를 배치하려면
- CAD 모델을 가져옵니다. CAD 파일 가져오기를 참고하십시오.
- 보를 배치할 3D 뷰를 엽니다.
팁: 비주얼 스타일을 와이어프레임으로 변경하여 모델의 모든 선을 표시합니다.
- 구조 탭
구조 패널
(보)을 클릭합니다.
- 유형 선택기에서 보 유형을 선택합니다.
- 특성 팔레트에서 보 매개변수를 수정합니다.
- 수정 | 보 배치 탭그리기 패널
(선 선택)을 클릭합니다.
- 옵션 막대에서 다음을 선택합니다.
- 보를 배치할 적절한 배치 기준면. 끝점 z방향 간격띄우기가 이 레벨에서 계산됩니다.
- 구조적 용도
- 3D 스냅

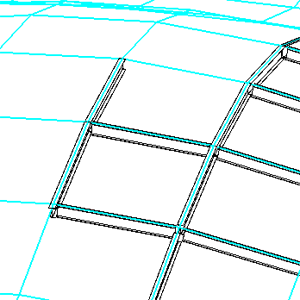

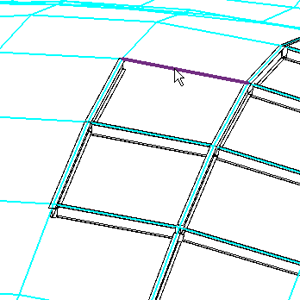

- 가져온 도면 위로 커서를 이동합니다. 유효한 3D 선, 곡선 및 모서리 참조 위에 커서를 놓으면 하이라이트됩니다.
- 유효한 선, 곡선 및 모서리를 클릭하여 보를 배치합니다.

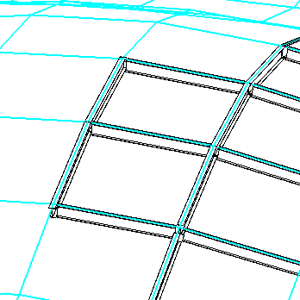

공통 끝점을 공유하는 보는 서로 결합되며 동작의 결합 및 전환 원칙에 따릅니다. 프레임 요소의 형상 조작 및 절단을 참고하십시오.
배치된 3D 보는 가져온 도면과 독립적입니다. 배치된 보의 방향에 영향을 미치지 않고 Revit 모델에서 도면을 링크 해제하거나 제거할 수 있습니다.
