연결 대상 - 덕트/배관 도구를 사용하여 구성요소를 자동으로 추가하고 새 구성요소와 기존 시스템 사이에 배관을 작성할 수 있습니다.
- 구성요소를 추가하고 새 구성요소를 배치할 평면 뷰를 엽니다.
- 새 구성요소를 선택하고 수정 | 기계 장비 탭
배치 패널 연결 대상 드롭다운 (덕트/배관)을 클릭합니다.
-

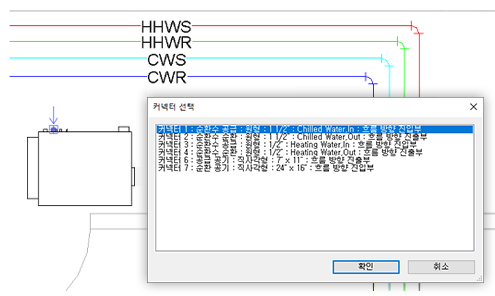

새 구성요소를 둘 이상의 시스템에 연결할 수 있는 경우 커넥터 선택 대화상자가 열립니다. 각 배관 커넥터는 색인 번호, 시스템 분류, 모양, 크기, 커넥터 설명 및 흐름 방향과 함께 나열됩니다. 커넥터 설명은 커넥터에 지정해야 하는 시스템 유형을 나타내는 데 사용할 수 있습니다. 화살표는 선택한 커넥터의 위치와 방향을 표시합니다.
- 커넥터 선택 대화상자에서 연결을 설정할 시스템을 선택하고 확인을 클릭합니다.
커서가 더하기 기호와 함께 표시됩니다.
- 새 구성요소를 연결할 배관을 클릭합니다.
새 구성요소가 시스템에 추가됩니다.
- 다른 커넥터에 대해서도 반복합니다.
