정확한 시스템 해석을 작성하려면 실내 및 외부 룸 경계 구성요소가 올바르게 식별되어야 합니다. 가능할 때마다 중공, 샤프트 및 체이스에 공간 구성요소를 배치해야 합니다. 그러나 일부 영역은 너무 작아서 공간을 배치할 수 없습니다.
이 문제가 발생하면 두 가지 방법 중 하나를 사용하여 이러한 작은 공간의 체적을 계산할 수 있습니다.
- 다른 공간에 접하는 벽의 룸 경계 매개변수를 선택 취소합니다. 이렇게 하면 작은 면적의 체적이 인접한 더 큰 면적의 체적에 포함됩니다.
- 작은 간격 공간 허용치를 수정하여 영역을 작은 간격 공간으로 처리합니다. 이렇게 하면 모델에서 작은 간격 공간 허용치에 들어가는 모든 면적의 체적이 인접한 면적의 체적에 자동으로 포함됩니다.
이러한 작은 면적의 크기 및 모양에 따라 체적을 계산하는 방법이 결정됩니다.
벽의 룸 경계 매개변수를 지우려면
- 공간과 작은 영역 사이의 벽을 선택합니다.
- 특성 팔레트의 구속조건에서 룸 경계를 선택 취소합니다.
- 적용을 클릭합니다.
접선 공간의 음영이 두 면적을 모두 채우며 중공, 샤프트 또는 체이스의 체적이 접선 공간에 자동으로 포함됩니다.
- 모델 내 유사한 영역의 룸 경계 매개변수를 선택 취소하려면 이 과정을 반복합니다.
주: 링크된 모델로 작업하는 경우 링크된 모델에서 룸 경계 매개변수를 선택 취소해야 합니다.
영역을 작은 간격 공간으로 처리하려면
- 작은 간격 공간 허용치를 조정하기 전에 작은 간격 공간의 설명을 검토합니다.
종종 모델 전체에 작은 간격 공간 허용치를 조정하는 것보다 특정 공간의 룸 경계 매개변수를 선택 취소하는 것이 더 안전합니다.
- 주석 탭
치수 패널

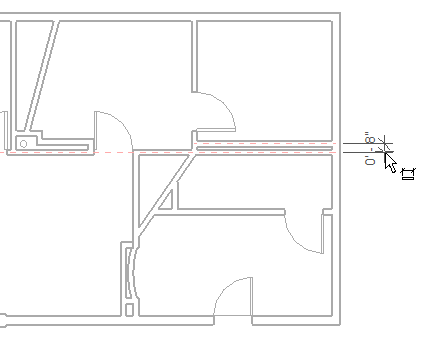

정렬을 클릭하고, 작은 간격을 둘러싼 룸 경계 벽의 중심선 사이의 거리를 결정합니다.
- 해석 탭에너지 최적화 패널
(에너지 설정)을 클릭합니다.
- 에너지 설정 대화상자에서 기타 옵션에 대해 편집을 클릭합니다.
- 고급에서 벽 중심선 사이의 거리보다 크거나 같은 작은 간격 공간 허용치를 지정합니다.

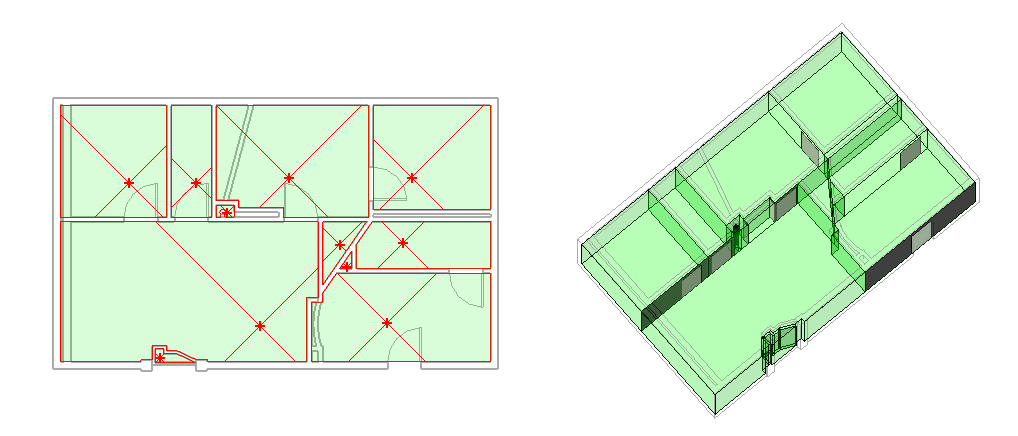

위 그림에는 부하 해석을 위해 준비된 모델이 표시되어 있습니다. 평면도(왼쪽)와 해석 모델이 표시됩니다. 모델 하단의 개구부에 배치된 내부 구성요소를 포함하여 모든 대칭 및 비대칭 영역에 공간이 배치되었습니다. 외부 벽의 왼쪽에 존재하는 공간이 없기 때문에 공간(가장 왼쪽)은 작은 간격이 아닙니다. 이 영역을 접선 공간과 분리하는 벽의 룸 경계 매개변수가 선택 취소되었습니다. 또한 프로젝트 하단 중심에 있는 곡선 영역 및 작은 직사각형 영역을 분리하는 벽에 대한 룸 경계 매개변수도 선택 취소되었습니다. 룸 경계 매개변수가 선택 취소된 경우 접선 공간의 일부로서 이러한 영역에 대해 음영이 표시됩니다. 작은 간격 공간은 평면 뷰에 음영 처리되지 않은 상태로 표시됩니다. 그러나 작은 간격 공간은 해석 모델에 표시되며 시스템 해석 중에 계산됩니다.
