자동으로 플랜지를 표시하기 전에 라우팅 기본 설정 대화상자에서 기본 플랜지 유형을 지정해야 합니다.

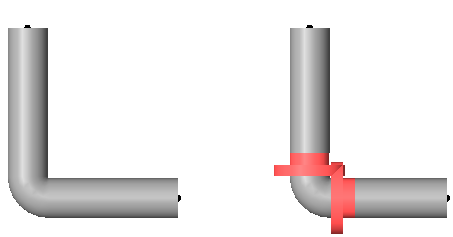

왼쪽 그림은 플랜지를 표시하지 않은 배관 연결을 보여줍니다. 오른쪽 그림은 파이프 끝과 엘보 사이에 하이라이트된 플랜지를 표시합니다.
- 프로젝트 탐색기에서 플랜지를 배치할 뷰를 엽니다.
- 프로젝트 탐색기에서 패밀리
배관배관 유형을 확장합니다.
- 배관 유형을 마우스 오른쪽 버튼으로 클릭한 후 유형 특성을 클릭합니다.
- 유형 특성 대화상자의 세그먼트 및 부속에서 라우팅 기본 설정에 대해 편집을 클릭합니다.
- 라우팅 기본 설정 대화상자에서 선택한 배관 유형에 사용되는 기본 플랜지 부속 유형을 지정합니다.
자세한 내용은 배관에 대한 라우팅 기본 설정 지정을 참고하십시오.
- 확인을 두 번 클릭합니다.
- 하나 이상의 배관을 그리고 부속을 추가합니다.
배관 끝과 부속 사이에 자동으로 플랜지가 추가됩니다.
