수직 배관과 경사 배관의 경우 입면뷰나 단면 뷰에 그리는 것이 더 쉽지만 평면 뷰에는 수평, 수직 및 경사 배관을 그릴 수 있습니다. 입면도에서 배관 그리기 및 단면도에서 배관 그리기를 참고하십시오.
커넥터에서 추가 아이콘: 장비 또는 설비 패밀리에 표시된 커넥터 아이콘을 선택하여 커넥터와 동일한 시스템 분류에 시스템 유형이 지정된 배관을 추가합니다. 아이콘은 커넥터의 시스템 분류에 따라 다릅니다. 배관을 추가한 후 시스템 유형을 동일한 시스템 분류에 지정된 다른 유형으로 변경할 수 있습니다. 이 방법은 입면도 또는 단면도에서도 사용할 수 있습니다.

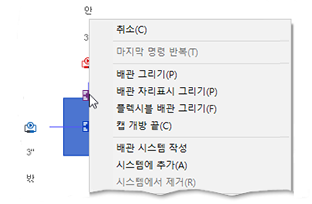

상황별 메뉴에서 추가: 장비 또는 설비 패밀리의 배관 커넥터 위로 마우스 포인터를 이동하고 마우스 오른쪽 버튼을 클릭하여 상황별 메뉴를 표시합니다. 배관 그리기를 클릭하여 배관을 추가하고 커넥터에서 크기 및 입면을 상속합니다. 배관은 커넥터와 동일한 시스템 분류에 지정된 시스템 유형을 사용합니다. 이 방법은 입면도 또는 단면도에서도 사용할 수 있습니다.
