Advance Steel 확장을 통해 동기화 프로세스를 사용하여 Advance Steel에서 변경된 내용으로 Revit 모델을 업데이트할 수 있습니다.
동기화는 전체 구조를 다시 가져올 필요 없이 .smlx 형식을 사용하여 수정 사항을 업데이트할 수 있는 프로세스입니다. 수정 사항은 추가되거나 삭제된 객체, 기하학적 위치, 패밀리, 유형, 재료 또는 매개변수 변경, 하중 등으로 구성될 수 있습니다.
적용한 변경 사항을 추적하려면 Synchronization 대화상자에서 보고서를 생성하면 됩니다.
Synchronization 대화상자를 열려면
애드인 탭
Advance Steel Extension에서
(동기화)를 클릭합니다.
동기화 워크플로우
- Revit 프로젝트에서 Synchronization 대화상자를 엽니다.
- 프로젝트를 동기화할 SMLX 파일을 로드합니다. Synchronization 대화상자
(로드)에서 다음을 수행합니다.
주: 오류가 발생하는 것을 방지하려면 다른 프로젝트의 SMLX 파일을 사용하지 않는 것이 좋습니다. - 각 객체에 대한 수정 사항이 필터링할 수 있는 리스트에 나타납니다.
주: 대화상자를 마우스 오른쪽 버튼으로 클릭하고 상황에 맞는 메뉴에서 옵션을 선택하여 리스트에서 열을 추가하거나 제거할 수 있습니다.
- 선택한 수정 사항 또는 전체 세트에 대해 변경 사항을 적용할 수 있습니다.
주: 일부 수정 사항은 다른 사항에 따라 달라집니다. 따라서 의존적 요소에만 변경 사항을 적용할 경우 아무 변경 사항도 적용되지 않은 것처럼 보일 수 있습니다. 예: 유형이 변경된 구조 프레임에 연결이 작성되었습니다. 일부 연결 매개변수는 해당 입력 요소의 변경 사항을 기준으로 계산되므로 연결 자체도 수정된 것으로 Synchronization 대화상자에 표시됩니다. 이 경우 연결에 대해서만 수정 사항을 적용하면 프로젝트에서 아무 것도 변경되지 않지만 구조 프레임에 대해 수정 사항(유형 변경)을 적용하면 연결도 수정됩니다.

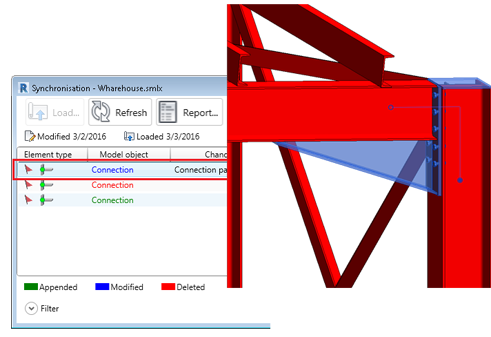

캔버스에서 선택한 요소 강조 표시
신속하게 Revit 모델 객체를 찾으려면 Synchronization 대화상자 내의 선(수정 또는 삭제됨)을 두 번 클릭하여 모델의 객체를 강조 표시하고 확대할 수 있습니다. 요소가 현재 뷰에서 보이지 않으면 요소가 보이는 뷰가 열립니다. 모든 프로젝트 뷰에서 요소가 보이지 않는 경우 보이는 뷰를 찾을 수 없다는 경고 메시지가 표시됩니다.
동기화 및 프로젝트 단위
Synchronization 대화상자는 Revit 프로젝트 단위 대화상자에서 설정된 단위 및 공차로 작동합니다. 프로젝트 단위 대화상자에서 단위 공차를 수정하여 Synchronization 대화상자 내에 표시되는 수정된 선의 수를 관리할 수 있습니다.

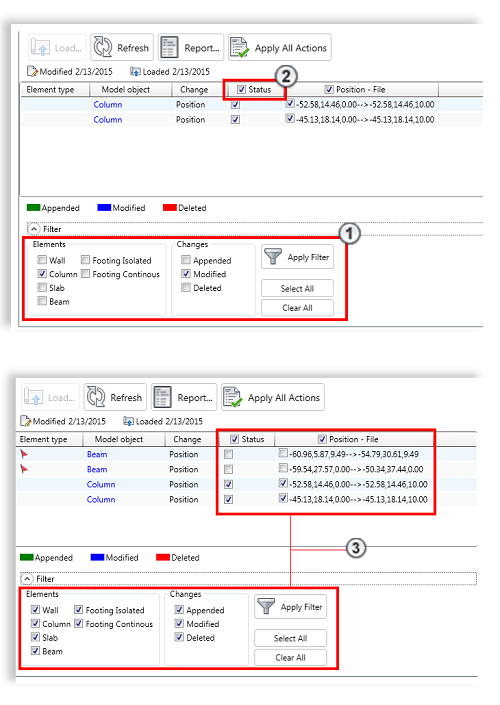

필터가 적용된 주 눈금 상자
Synchronization 대화상자에서 주 눈금 상자가 적용된 필터와 함께 작동합니다. 필터를 사용하여 객체를 선택하고 주 눈금 상자를 활성화한 경우 해당 선에만 개별 눈금 상자가 선택됩니다.
다음 이미지에 예가 있습니다.
Column 요소가 표시되도록 선택되었습니다.
Status 주 눈금 상자가 선택되었습니다.
모든 객체가 다시 표시되었습니다.
대화상자에서 Column 선의 개별 눈금 상자만 선택되었음을 알 수 있습니다.

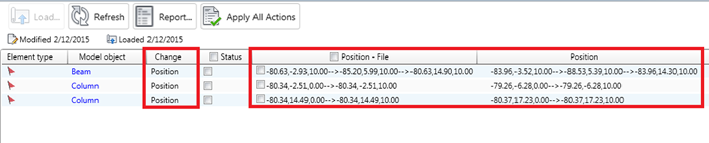

Synchronization 대화상자의 위치 및 간격띄우기 표시

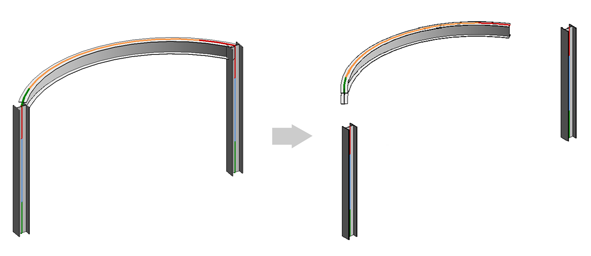

Synchronization 대화상자는 위치 및 간격띄우기 변경 사항을 모두 단일 수정 선에 표시합니다. 시스템 축의 시작 점과 끝 점 좌표를 묻는 메시지가 표시됩니다. 이것은 곡선 보를 포함하여 모든 선형 요소에 적용됩니다. 직선 축은 "0,0,0->1500,0,0" 구문을 사용한 2개의 점으로 정의되고 곡선 보 축은 "0,0,0->1500,1500,0->3000,0,0" 3개의 점으로 정의됩니다. 여기서 가운데 좌표는 곡선 보의 중간점을 나타냅니다.

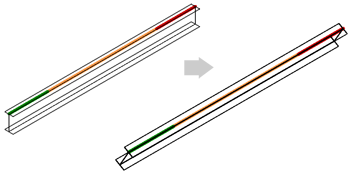

Revit Synchronization 대화상자의 보 및 기둥 회전
보 및 기둥 단면 회전이 Revit에서 확인되고 Synchronization 대화상자에 의해 적용됩니다. 각도 단어를 포함한 변경 사항이 표시됩니다.
