Revit 2016 이전 릴리즈에서 파일을 업그레이드하는 경우에는 업그레이드된 파일에서 문자가 예상대로 표시되지 않을 수 있습니다.
문자 측정

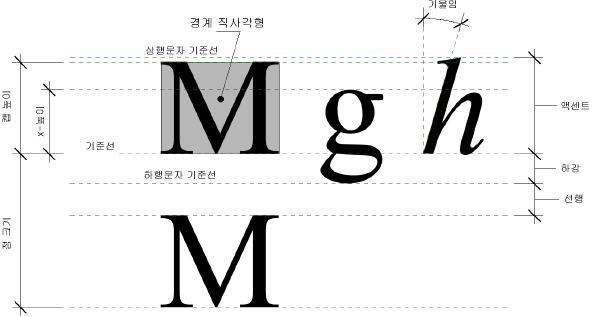

Revit 2017 이후 릴리즈에서는 문자 크기 매개변수가 더 정확하게 대문자 높이를 표시할 수 있도록 문자 크기 측정 방법이 변경되었습니다(AutoCAD와 비슷). 이전에는 Revit에서 글꼴 기준선부터 상행문자 기준선까지의 거리로 문자의 크기를 측정했습니다. 대부분의 문자는 상행문자 기준선까지 확장되지 않으므로 글꼴을 물리적으로 측정하면 예상 결과와 다를 수 있습니다.
문자 크기는 기준선에서 대문자 M의 상단까지 측정한 캡 높이를 사용하여 보고합니다. 다수의 아시아 문자는 대문자 M보다 높이가 약간 더 크기 때문에 이러한 문자는 서양어 글꼴의 문자 크기 매개변수 값보다 높이가 더 크게 보입니다. 문자 크기 매개변수를 조정하여 문자를 원하는 높이로 만듭니다.
이 변경 사항은 Revit의 모든 문자에 영향을 줍니다. 모델을 업그레이드한 후 모든 뷰 및 시트를 검토하여 문자 인스턴스(instance)의 변경 사항을 확인합니다.
주: 업그레이드된 모델을 열 때 적절한 글꼴이 설치되었는지 확인하십시오. 글꼴 크기 변경으로 인해 대체 글꼴이 추가되어 문자를 변경합니다.
문자 측정 변경 사항 및 문자 편집기 개선 사항에는 문자에 대한 몇 가지 새로운 제한 사항이 포함되어 있습니다.
- 편집기가 지원하는 글꼴 크기는 1~1638pt 입니다. Arial 글꼴 기준으로 글꼴 크기는 약 0.1~16.3" 또는 0.3~413.6mm 입니다.
- 문자 참고의 최대 폭은 84" 또는 2135mm 입니다.
