문제 해결: 수압 분리

다음 정보를 사용하여 순환수식 네트워크에서 수압 분리 문제를 해결할 수 있습니다.

해결책이 포함된 경고 메시지	설명

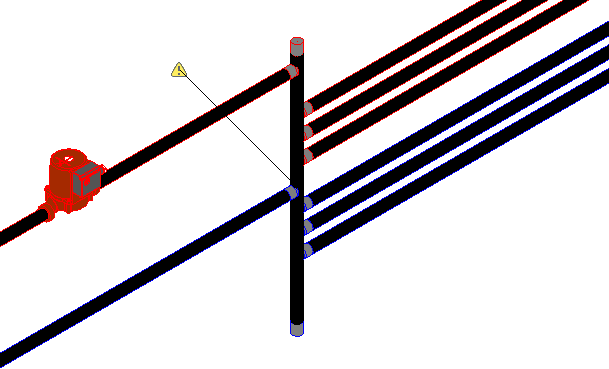

수압 분리 시 정확한 계산을 위해 헤더 배관의 접합 수는 짝수여야 합니다. 접합을 추가하거나 제거하여 분리를 완료합니다.	1차 헤더 또는 순환의 공통 파이프 각 측면에 동일한 수의 2차 분기가 있어야 합니다. 또한 헤더의 각 측면에 있는 1차 및 2차 분기 수가 균형을 이루어야 합니다.

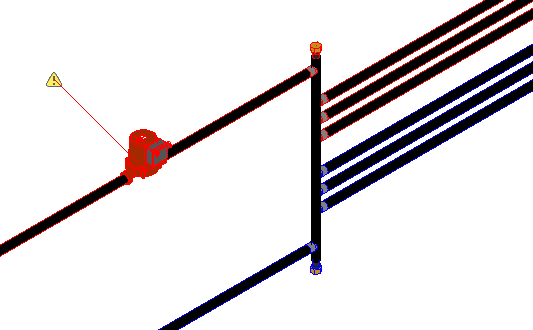

이 수압 순환은 어떤 접합에서도 분리되어 있지 않습니다. 분리 제거 도구를 사용하여 원치 않는 수압 분리를 정리하십시오.	이는 순환의 한쪽은 분리되어 있지만 다른 쪽은 분리되어 있지 않은 경우에 발생할 수 있습니다. 양쪽을 결합하는 터미널에 경고가 나타납니다.

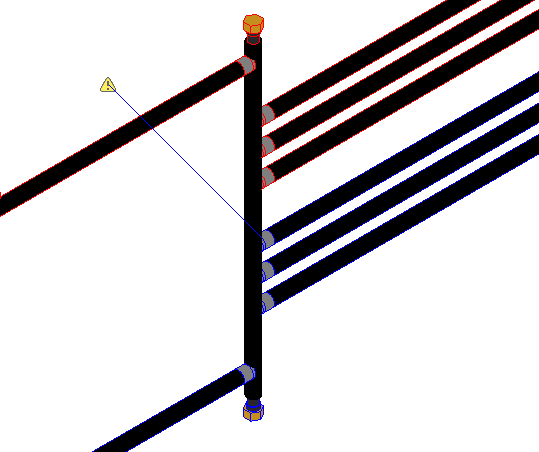

2차/3차 순환의 한쪽만 분리됩니다. 흐름 및 압력 손실을 정확히 계산하려면 순환의 다른 끝에 분리를 추가하십시오.	순환 계산에서 적절한 요소를 고려하려면 순환의 시작과 끝 모두에 있는 파이프에 분리가 적용되어야 합니다.

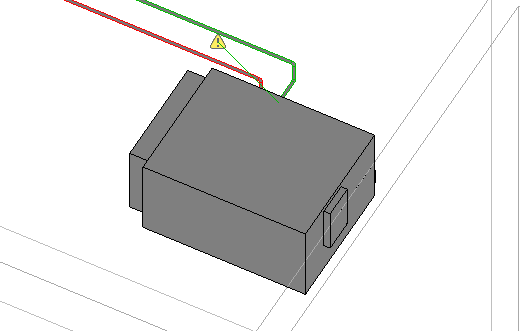

최상 경로가 닫힌 순환이 아니기 때문에 이 펌프에 계산된 압력 하강이 계산되지 않았습니다. 2차/3차 순환에 사용하도록 의도된 다른 펌프가 있는지 확인하십시오. 분리 추가 도구를 사용하여 2차/3차 순환을 정의하십시오.	이 조건은 일반적으로 하나의 순환 또는 시스템에 있는 여러 펌프로 인해 발생합니다. 펌프가 별도의 순환에 속한 경우 수압 분리를 적용해야 할 수 있습니다. 펌프가 병렬로 실행되는 경우 펌프 세트를 작성해야 할 수도 있습니다.

다음 표에서는 수압 분리와 관련된 문제 해결 정보를 제공합니다.

문제	해결책
2차 헤더를 수압으로 분리한 후 시스템 브라우저의 계층이 올바르지 않거나 순환과 관련된 검토 가능한 경고가 쉽게 해결되지 않습니다.	1차 순환 또는 헤더의 파이프에 시스템(공급 및 순환)이 올바르게 지정되지 않았을 수 있습니다. 공급 및 순환 측은 연속되어야 합니다. 예를 들어, 분리 전에 전체 헤더가 공급 시스템으로 설정되고 순환이 두 개의 시스템으로 구성된 경우 분리 후에 작성된 새 2차 시스템은 유효하지 않을 수 있으며, 이는 계산 및 시스템 계층에 영향을 줍니다. 자세한 내용을 확인하라면 아래 비디오를 시청하십시오.
