정렬 치수를 배치하면, 해당 위치에 따라 값이 변경됩니다.

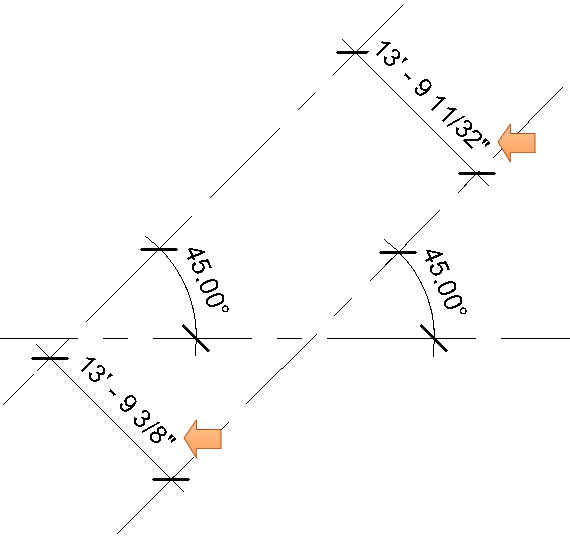

문제: 정렬 치수를 배치하면 그 위치에 따라 정렬 치수의 값이 변경되거나, 동일한 요소를 측정하는 두 개의 치수가 서로 다른 값을 표시합니다.
 |
 |
원인: 이 문제는 정렬된 요소가 서로 축에서 약간 벗어나 정확하게 평행하지 않을 때 발생할 수 있습니다. 평행 요소를 결정할 때 정렬 치수 도구의 허용치는 0.002도입니다. 단위 설정에 따라 이 허용치는 정렬 치수에 의해 보고되는 값에 영향을 줄 수 있습니다.

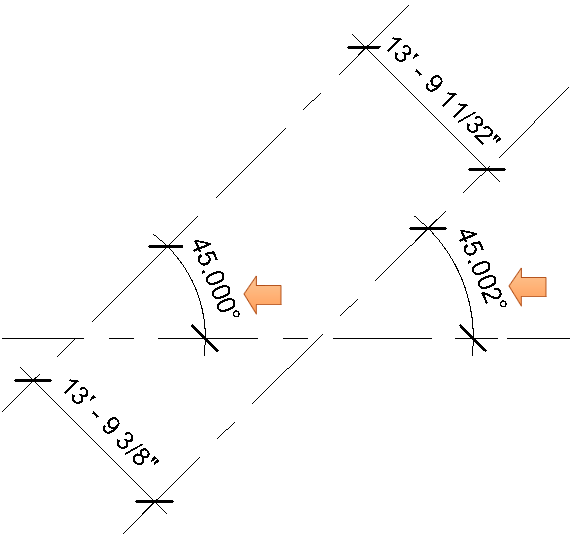

해결 방법: 이러한 문제를 해결하려면 치수 기입 중인 요소가 정확하게 평행을 이뤄야 합니다. 각도 단위의 반올림을 최소한 소수점 이하 세 자리로 변경합니다. 평행이 되도록 할 요소에 각도 치수를 배치하고, 동일한 각도가 되도록 조정합니다. 요소 사이의 각도 차이가 0.002도보다 작으면 단위 설정을 사용자 지정으로 조정한 후 반올림 정밀도 값을 더 높게 설정합니다.
