평면 뷰에서 뷰의 상세 수준을 중간 또는 높음으로 지정하면 결합된 콘크리트 구조 프레임 요소는 불규칙적으로 표시되거나 일부 형상이 사라집니다.
문제 : 뷰 범위의 절단 기준면이 콘크리트 프레임 요소 형상과 교차합니다. 일반적으로 불규칙한 모양의 콘크리트 보는 전체 형상을 세 가지 상세 수준에서 보여줍니다. 그러나, 콘크리트 프레임 요소가 결합하면 절단할 수 있게 되고 뷰 절단 기준면에 영향을 받기 쉬워집니다.
이 동작의 간단한 예로 선반이 있는 패널 장선을 들 수 있습니다. 다음 패널 장선 프로파일의 초록 파선은 뷰의 감지된 절단 기준면을 나타냅니다.
상세 수준이 지정되면 개별 및 결합된 프레임 요소 간 동작의 차이가 더 분명하게 나타납니다.

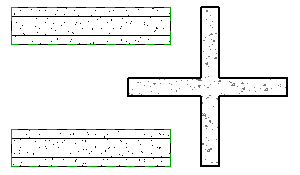

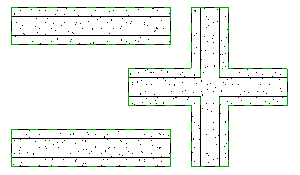

| 상세 수준: 낮음 | 상세 수준: 중간 또는 높음 |
|
|
중간 및 높음으로 설정된 상세 수준의 경우 결합된 보는 뷰 범위의 절단 기준면을 유지하지만 결합되지 않은 보는 비절단된 채로 남아있습니다.
솔루션 : 뷰 범위 조정 설정을 조정하여 전체 요소를 포함할 수 있습니다. 경우에 따라 필터를 사용해야 하며 원하는 뷰를 얻기 위해 요소를 숨기거나 분리해야 합니다.
