Ćwiczenie 2: Podział działki za pomocą dowolnego segmentu

W tym ćwiczeniu działka zostanie kolejno podzielona za pomocą segmentów, które można umieszczać wzdłuż dowolnej linii działki.

Ćwiczenie stanowi kontynuację części Ćwiczenie 1: Tworzenie działek z obiektów programu AutoCAD.

Tworzenie działek za pomocą dowolnej linii

1. Otwórz Parcel-1B.dwg, która jest dostępna w folderze rysunków samouczka.
2. Kliknij kartę Narzędzia głównepanel Utwórz projektlistę rozwijanąDziałkaNarzędzia tworzenia działki Wyszukiwanie .
3. Na pasku narzędzi Narzędzia układu działki kliknij przycisk Utwórz dowolnie.
4. W oknie dialogowym Utwórz działki — Układ kliknij przycisk OK.

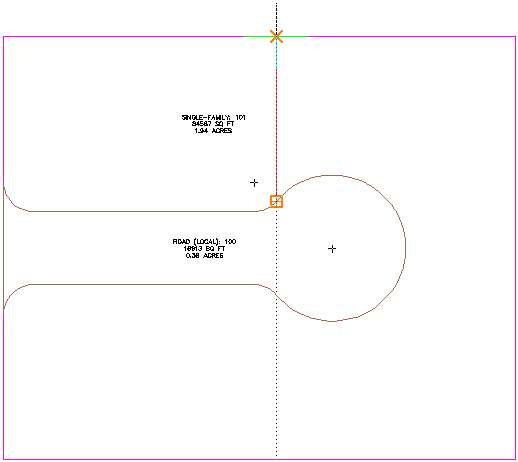

5. Korzystając z funkcji Lokalizacja względem obiektu, kliknij na rysunku punkt charakterystyczny Koniec pokazany na poniższym rysunku.

   Zauważmy, że nie trzeba określać frontu.


6. Aby określić kierunek linii działki, przesuń kursor prosto w górę, a następnie, korzystając z funkcji Lokalizacja względem obiektu, kliknij punkt charakterystyczny Punkt przecięcia tylnej linii działki.


   Zostanie utworzona nowa działka wraz z etykietami.

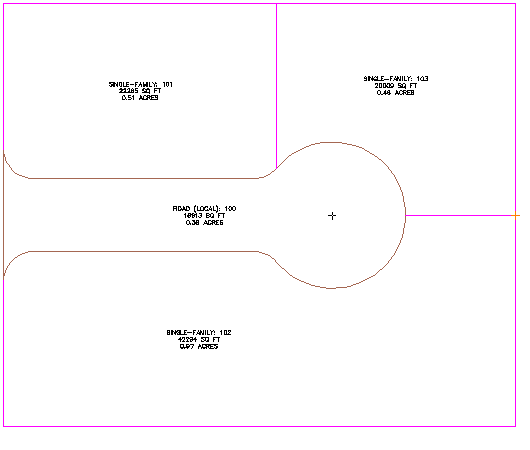

7. Powtórz czynności opisane w punktach 5 i 6, aby utworzyć inną linię działki, jak pokazano na poniższym rysunku.

8. Naciśnij klawisz ESC, aby zakończyć polecenie.

Aby kontynuować, przejdź do części Ćwiczenie 3: Dalszy podział działki za pomocą linii przesunięcia.
