Ćwiczenie 3: Przypisywanie kodów pozycji kosztorysowych do części sieci rurociągów

Celem ćwiczenia jest zmiana listy części, aby można było przypisywać kody pozycji kosztorysowych do tworzonych części sieci rurociągów. Zostanie również podany sposób przypisywania kodów pozycji kosztorysowych do istniejących części sieci rurociągów.

Ćwiczenie stanowi kontynuację części Ćwiczenie 2: Przypisywanie kodów pozycji kosztorysowych do obiektów programu AutoCAD.

Określanie ustawień poleceń zestawienia ilości

  1. Otwórz Quantities-3.dwg, który znajduje się w folderze rysunków samouczka.

    Na rysunku znajduje się obszar komercyjny, składający się z obrysu budynku, działki parkingu i dróg dojazdowych. Obszar zawiera również sieć kanałów burzowych składającą się z rur i kilku typów struktur.

  2. Kliknij kartęAnaliza panel Zestawienie ilościMenedżer QTO Wyszukiwanie .
  3. W perspektywie Menedżer zestawienia ilości kliknij przycisk .
  4. W oknie dialogowym Ustawienia poleceń wielkości wyjściowych, w obszarze Oblicz opcje przedmiaru robót określ następujące parametry:
    • Typ obliczania: 3D
    • Typ długości rury: Do krawędzi wewnętrznych

    Te parametry określają raportowanie długości rury od wewnętrznej krawędzi każdej struktury przy użyciu odległości między końcami.

  5. Kliknij przycisk OK.

Dodawanie kodów pozycji kosztorysowych do sieci rurociągów

  1. Wybierz na rysunku część sieci rurociągów. Kliknij kartę Sieci rurociągówpanel ModyfikujWłaściwości sieci Wyszukiwanie .
  2. W oknie dialogowym Właściwości sieci rurociągów, na karcie Ustawienia układu, w obszarze Lista części sieci kliknij przycisk Edytuj bieżący wybór.
  3. W oknie dialogowym Lista części sieci, na karcie Rury rozwiń kategorię Kanał burzowyRura betonowa.
  4. W wierszu Rura żelbetowa 18 cali kliknij przycisk .
  5. W oknie dialogowym Lista pozycji kosztorysowych rozwiń kategorię Ulubione.
  6. W kategorii Ulubione wybierz Identyfikator pozycji kosztorysowej 60201-0600
  7. Kliknij przycisk OK.
  8. Kliknij kartę Struktury.
  9. Powtórz czynności podane w punktach 4-7, aby przypisać pozycje kosztorysowe do następujących struktur:
    Struktura Identyfikator pozycji kosztorysowej
    Betonowy prostokątny mur oporowy Mat_CONC 51 x 6 x 51 cali 60103-0100
    Struktura mimośrodowa 48 średnica 24 rama 24 stożek 5 ściana 6 dno Mat_CONC 60403-1100 60409-0500
  10. Trzykrotnie kliknij przycisk OK.

Dodawanie części z przypisanymi pozycjami kosztorysowymi do sieci rurociągów

  1. Wybierz na rysunku rurę. Kliknij kolejno kartę Sieci rurociągów panel Zmień Edytuj sieć rurociągów Wyszukiwanie .
  2. Na pasku narzędzi Narzędzia układu sieci określ następujące parametry:
    • Struktura: Struktura mimośrodowa 48 średnica 24 rama 24 stożek 5 ściana 6 dno Mat_CONC
    • Rura: Rura żelbetowa 18 cali
    • Rury i struktury: wybrane

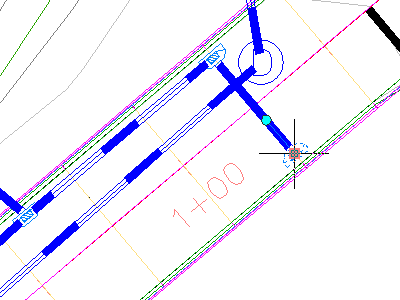

  3. Kliknij na rysunku dwa punkty.

    Ta operacja tworzy dwie struktury połączone rurą.

  4. Naciśnij klawisz Enter.
  5. Ustaw wskaźnik nad jedną z nowych struktur.

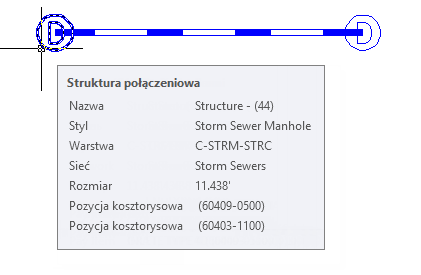

    Na etykiecie narzędzi wyświetlane są opis i identyfikator każdej pozycji kosztorysowej przypisanej do tej struktury.

Przypisywanie pozycji kosztorysowych do istniejących części sieci rurociągów

  1. Wybierz na rysunku jeden z wpustów ulicznych wzdłuż drogi.
  2. Kliknij prawym przyciskiem myszy. Kliknij polecenie Zaznacz podobne.
  3. W perspektywie Menedżer zestawienia ilości kliknij przycisk .
  4. W kategorii Ulubione wybierz Identyfikatory pozycji kosztorysowych 60403-1100 i 60409-0500.
  5. Naciśnij klawisz Enter.
  6. Ustaw wskaźnik nad jednym z wpustów ulicznych.

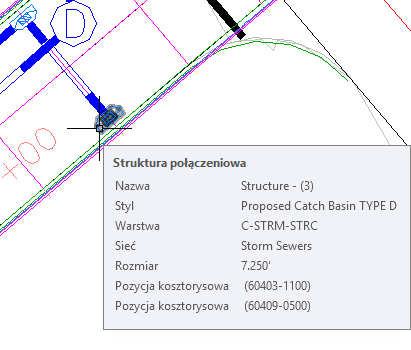

    Na etykiecie narzędzi wyświetlane są opis i identyfikator pozycji kosztorysowych przypisanych do tego wpustu ulicznego.

    Zadania uzupełniające: Powtórz tę procedurę w stosunku do innych struktur w sieci, przypisując kody pozycji kosztorysowych odpowiednie dla kwadratowych wpustów ulicznych, włazów i murów oporowych.

Aby kontynuować naukę za pomocą samouczka, przejdź do części Ćwiczenie 4: Przypisywanie kodów pozycji kosztorysowych do korytarzy.
