Reprezentacje pozycyjne umożliwiają tworzenie kinetycznych "zdjęć" dla celów badania ruchu i oceny zespołu w różnych pozycjach. Reprezentacje pozycyjne zapisywane są w zespole macierzystym. Możesz odzyskać je w każdej chwili, w celu dalej analizy albo modyfikacji.
Folder Reprezentacje pozycyjne znajduje się w przeglądarce Model i reprezentacje. Folder nie jest dostępny w przeglądarce Mold Design.
Edycje w środowisku formy nie są dozwolone, dopóki zespół jest zamknięty w głównej reprezentacji pozycyjnej.
Co to jest główna reprezentacja pozycyjna?
W każdym zespole operacje modelowania wykonywane są na poziomie macierzystej reprezentacji pozycyjnej, odzwierciedlającej domyślny stan zespołu. Edytowanie reprezentacji macierzystej jest niemożliwe. Wszystkie nowe reprezentacje pozycyjne są jej kopiami. Można je dowolnie zmieniać, a następnie ponownie aktywować reprezentację macierzystą i zapisać zespół. Edycje w środowisku formy są dozwolone w głównej reprezentacji pozycyjnej.
Reprezentację macierzystą można określi jako stan „awaryjny”. Można utworzyć wiele reprezentacji pozycyjnych w różnych stanach zespołu. Można utracić opcję śledzenia położeń zespołu, widoczność, ustawienia wiązań i pozostałe wartości oryginalnego zespołu. Niezależnie jednak od ilości utworzonych reprezentacji pozycyjnych zawsze można przywrócić domyślny stan zespołu poprzez aktywację reprezentacji macierzystej.
Jak tworzyć i edytować reprezentacje pozycyjne?
Podczas wstawiania nowej bazy formy, tworzone są domyślne reprezentacje pozycyjne. Szczegółowe informacje dotyczące reprezentacji pozycyjnych znajdują się niżej w punkcie Tematy pomocy.
Dlaczego reprezentacje domyślne tworzą aplikację formy
Podczas wstawiania nowej bazy formy, tworzone są reprezentacje definiowane przez system z nazwanymi wiązaniami. Znaczną część wiązań nazwanych dla dwupłytowej bazy formy stanowią PL1 i Wypchnięcie. Znaczną część wiązań nazwanych dla trójpłytowej bazy formy stanowią PL1, PL2, PL3 i Wypchnięcie. Wartość tych wiązań jest modyfikowana w reprezentacjach zdefiniowanych przez system.

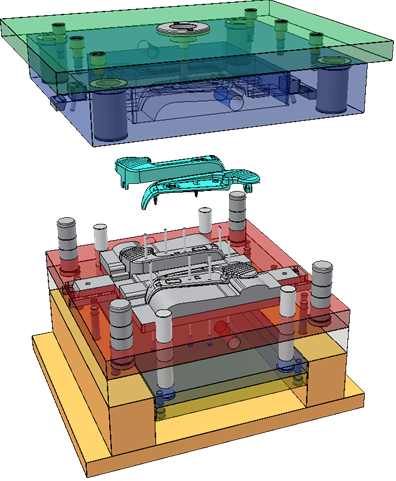

Po wstawieniu nowej dwupłytowej bazy formy, tworzone są następujące reprezentacje pozycyjne:
- Główny
- Produkt otwarty
- Wypchnięcie
- Zamknij
- Swobodne przeciągnięcie
Po wstawieniu nowej trójpłytowej bazy formy, tworzone są następujące reprezentacje pozycyjne:
- Główny
- Kanał wlewowy otwarty
- Wlew otwarty
- Produkt otwarty
- Wypchnięcie
- Zamknij
- Swobodne przeciągnięcie
Czy można sterować wiązaniami w reprezentacji pozycyjnej?
Aktywuj Zamkniętą reprezentację, następnie użyj opcji Steruj wiązaniem z menu kontekstowego w przeglądarce modelu. Określ odległość uruchomienia i zatrzymania dla wiązania kinematycznego, aby symulować ruch mechaniczny. Polecenie Steruj wiązaniem można stosować tylko do jednego wiązania, ale można sterować dodatkowymi wiązaniami, używając polecenia Równania, aby utworzyć algebraiczne zależności pomiędzy wiązaniami.
Czym są wiązania kinematyczne?
Dwupłytowa baza formy zawiera dwa wiązania kinematyczne:
- PL1 Wiązanie między płytą zgarniającą kanału wlewowego (RSP - ang. runner stripper plate) i płytą stempla (AP - ang. cavity plate).
- Wypchnięcie Wiązanie między płytą wypychacza (EP - ang. ejector plate) i dolną płytą zacisku (BCP - ang. bottom clamp plate).
Trójpłytowa baza formy zawiera cztery wiązania kinematyczne:
- PL1 Wiązanie między płytą matrycy (BP - ang. core plate) i płytą stempla (AP).
- PL2 Wiązanie między płytą zgarniającą kanału wlewowego (RSP) i górną płytą zacisku (TCP - top clamping plate).
- PL3 Wiązanie między płytą matrycy (BP - ang. core plate) i płytą stempla (AP).
- Wypchnięcie Wiązanie między płytą wypychacza (EP - ang. ejector plate) i dolną płytą zacisku (BCP - ang. bottom clamp plate).
