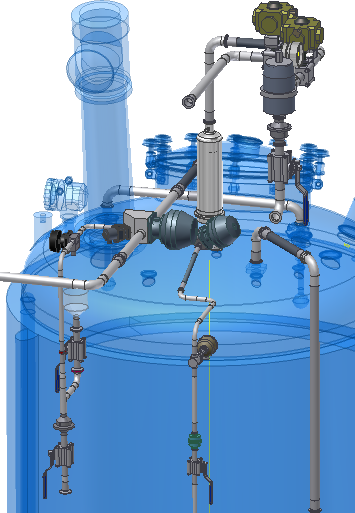

W rozszerzeniu Przewody rurowe oprócz poleceń umożliwiających dodawanie i edycję przebiegów i tras dostępne jest dobrze znane środowisko zespołu Autodesk Inventor®.
Po otwarciu zespołu w module Przewody rurowe programu Autodesk Inventor, na karcie Zespół wyświetli się panel Rozpocznij, służący do dodawania przebiegów rurowych do projektu. Polecenie jest także dostępne na karcie Środowiska, w panelu Rozpocznij.
Przy rozpoczynaniu pierwszego przebiegu, tych poleceń używa się do tworzenia przebiegów przewodów rurowych na ekranie zespołu.
Karta Przewody rurowe jest aktywna, kiedy aktywny jest przebieg najwyższego poziomu (główny), co widać na poniższej grafice.
Karta Przewody rurowe
Karta Przewody rurowe zawiera polecenia służące do:
- Dodawania pojedynczych nowych przebiegów to głównego zespołu przebiegów.
- Definiowania stylów przewodów rurowych.
- Ustawiania ciężkości.
- Przesyłania danych ISOGEN.
Karty służą do przechodzenia pomiędzy panelami narzędzi Przewody rurowe oraz Zespół.
Karta Przebieg rury jest aktywna, jeżeli aktywny jest pojedynczy przebieg , co widać na poniższej grafice.
Karta Przebieg rury
Karta Przebieg rury zawiera polecenia służące do dodawania nowych tras, umieszczania i łączenia elementów złącznych, określania stylów przewodów rurowych oraz przesyłania danych ISOGEN.
Karta Trasa
Karta Trasa jest dostępna, kiedy środowisko rury, przewodu lub rury elastycznej jest aktywne.
Karta Trasa zawiera polecenia służące do:
- Tworzenia nowych tras.
- Tworzenia trasy pochodnej.
- Dodawania lub przenoszenia węzłów i odcinków szkicu.
- Definiowania stylów przewodów rurowych.
- Dodawania do trasy wymiarów lub wiązań.
Istnieje kilka sposobów dostępu do środowiska trasy:
- Tworzenie nowych tras w przebiegu rury.
- Dwukrotne kliknięcie istniejącej trasy.
- Kliknięcie trasy prawym przyciskiem i wybranie polecenia Edycja.
Dodatkowe polecenia przewodów rurowych znajdują się:
- Pasek narzędzi przeglądarki
-
Umożliwia przełączanie między opcjami Przeglądarka modelu, Ulubione Content Center oraz Reprezentacje.
- Przeglądarka modelu
-
Zawiera hierarchicznie ułożone elementy zespołu przewodów rurowych wraz z głównym podzespołem przebiegów przewodów rurowych. Główny przebieg spełnia rolę zasobnika dla wszystkich tras i przebiegów oraz komponentów tworzonych lub wstawianych w systemie trasowanym.
- Panel Elementy części
-
Zawiera polecenie Tworzenie przewodów rurowych, służące do tworzenia części iPart przewodów rurowych oraz części zwykłych do opublikowania w bibliotece Content Center.
