Dana część iPart może mieć do dziewięciu przyporządkowanych do kluczy wykorzystywanych do definiowania kryteriów funkcji Upuszczanie automatyczne i filtrowania części iPart dla stylów przewodów rurowych.

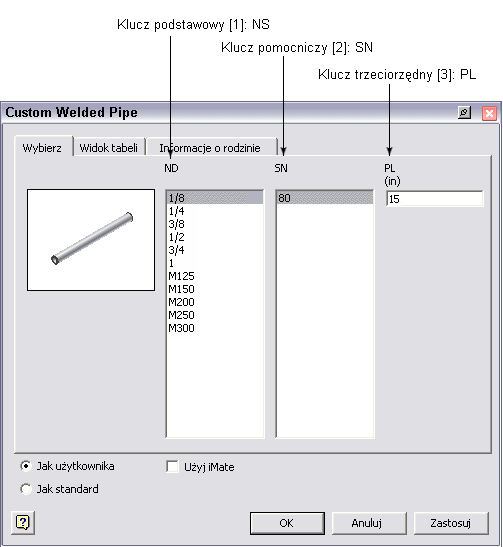

iPart rurek zazwyczaj ma trzy kolumny kluczowe: rozmiar nominalny, numer harmonogramu i długość rurki (DR). Dla przykładowej iPart rurki:
- Na karcie Inne RN jest kluczem głównym {1}, a NH jest kluczem drugorzędnym {2}.
- Na karcie Parametry, DR jest kluczem trzeciorzędnym {3}.
iPart łączników zazwyczaj mają jedną kolumnę kluczową rodziny: rozmiar nominalny. Dla przykładowych iPart kolan, na karcie Inne, kluczem głównym jest RN {1}.
Na kolejnym rysunku przedstawiono zależności pomiędzy kolumnami kluczowymi rodziny iPart i stroną zawierającą miniatury rodziny części w bibliotece Content Center.
Kolumny kluczowe rodziny odgrywają istotną rolę w schemacie nazewnictwa rodzin części biblioteki Content Center. Po utworzeniu i opublikowaniu sekwencyjne połączenie kluczy hierarchicznych tworzy w bibliotece Content Center predefiniowaną właściwość. W takim wypadku, {DESIGNATION} stanowi rurę cienkościenną {NS} {SN} {PL}, gdzie rurka wskazuje typ części przewodu.
Narzędzie Tworzenie przewodów rurowych wstępnie definiuje listę typów części dostępnych do utworzenia: Rurki, Rury, Przewody, Złączki, Kolana i Teowniki. Jeśli żadna z kategorii nie jest właściwa dla utworzonego łącznika, należy wybrać kategorię Inna.
W celu określenia punktów i osi połączenia nie można zaznaczać krawędzi przylegającej do torusa lub płaszczyzny krzywej.
