Korzystanie z opcji podziału

Użytkownik może wydrukować komponent, który jest większy niż przestrzeń konstrukcji, dzieląc go na wiele brył. Użyj narzędzia Podział, aby zdefiniować podział brył i określić, gdzie będą umieszczone elementy wyrównania umożliwiające ponowne złożenie brył. Elementy wyrównania słupka i otworu są tworzone w tym samym czasie w bryłach zestawionych, co zapewnia ich wyrównanie. Użyj polecenia Edytuj bezpośrednio, aby przesunąć bryły podziału wewnątrz przestrzeni konstrukcji.

Dzielenie komponentu

  1. W panelu Zmień kliknij opcję , aby wyświetlić minipasek narzędzi.
  2. Określ powierzchnię płaską jako granicę podziału. Użytkownik może określić odsunięcie od powierzchni.

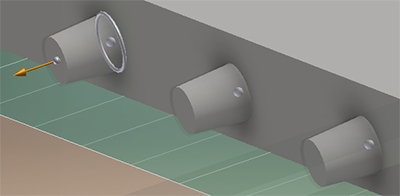

  3. Ustaw kursor na miejscu, w którym mają się znajdować elementy wyrównania słupka i otworu. Kliknij, aby wyświetlić podgląd elementów wyrównania na powierzchni podziału.
  4. Przeciągnij uchwyt podglądu, aby zmienić położenie punktu.
  5. Kliknij, aby potwierdzić położenie i rozmieść elementy wyrównania.
  6. Po wybraniu na minipasku narzędzi opcji Punkt kontynuuj klikanie położeń dodatkowych elementów wyrównania.
  7. Kliknij przycisk OK.

Edycja podziałów

Zmień położenie podziału, odsunięcia lub elementów wyrównania.

  1. W przeglądarce modeli kliknij prawym przyciskiem myszy węzeł Podział, a następnie kliknij opcję Edytuj element. Minipasek narzędzi i bryły są wyświetlane z aktywnymi uchwytami. Użytkownik może zmienić położenie odsunięcia podziału lub elementu wyrównania.
  2. Kliknij i przeciągnij uchwyt odsunięcia lub wprowadź wartość odsunięcia na minipasku narzędzi.

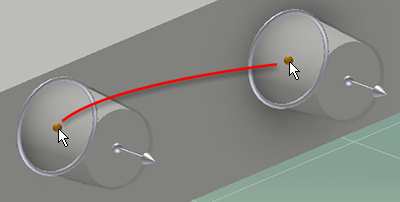

  3. Kliknij i przeciągnij uchwyt położenia elementu wyrównania, aby zmienić położenie elementu.

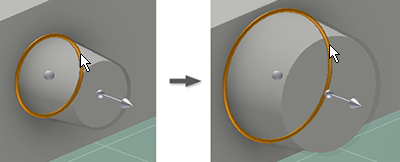

  4. Kliknij i przeciągnij uchwyt zmiany średnicy, aby zmienić średnicę elementu.
  5. Kliknij i przeciągnij uchwyt głębokości, aby zmienić długość elementu.
  6. Kliknij przycisk OK.

Edytuj szkic elementu podziału, aby zastosować wiązania i wymiary szkicu w celu zapewnienia wyraźnej kontroli położenia.

Jeśli na tym samym podziale zostanie umieszczonych kilka elementów wyrównania, pierwsze wystąpienie zawiera uchwyty średnicy i głębokości i steruje tymi parametrami we wszystkich wystąpieniach. Każde wystąpienie elementu zawiera uchwyt położenia.

Rozbijanie podziału

Podział składa się z różnych elementów. Gdy modyfikowanie geometrii modelu do drukowania wykracza poza możliwości obsługi za pomocą polecenia Podział, dany podział można rozbić i pracować na pojedynczym elemencie. Polecenie Rozbij powoduje rozbicie podziału i ujawnienie jego elementów składowych.

  1. W przeglądarce kliknij prawym przyciskiem myszy opcję Podział, a następnie polecenie Rozbij element. Elementy tworzące podział są umieszczane w przeglądarce w miejscu podziału.
  2. Użyj standardowych metod modelowania, aby w razie potrzeby edytować odsłonięte elementy i szkice.
  3. Rozbite podziały nie są odtwarzane.
