Trasy przewodów rurowych

Trasa jest zdefiniowaną ścieżką z określonym stylem, jest poprowadzona przez geometrię modelu zespołu. Łączy co najmniej dwa punkty trasy w kontekście zespołu. Kiedy trasy i przebiegi są wypełniane, szereg ciągłych części przewodów i elementów złącznych jest generowany automatycznie z biblioteki Content Center w zdefiniowanej ścieżce i zgodnie z zastosowanymi kryteriami stylu. Jeśli jest to styl spawany czołowo, przerwy można wyświetlać w miejscach użycia spoiny czołowej.

Style przewodów rurowych definiują standardy branżowe, materiały, nominalne średnice, minimalne i maksymalne długości segmentów, minimalne promienie gięcia oraz inne atrybuty. Każda trasa może korzystać tylko z jednego stylu przewodów rurowych. Przebieg może posiadać więcej niż jeden styl przewodów rurowych, używany dla wielu tras. Trasy mogą być przełączane na inny styl aktywny, wyłączając zmianę pomiędzy trasami sztywnymi i trasami przewodów. Dostępne style przewodów rurowych to między innymi:

Rurociąg sztywny: Jeden typ tras sztywnych

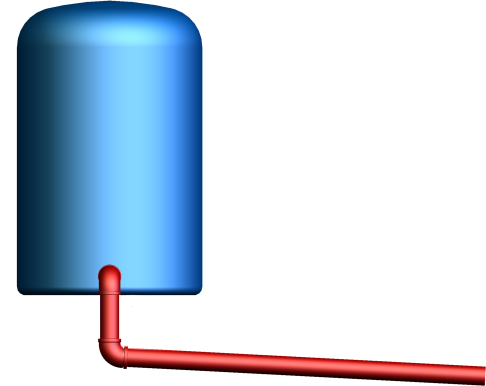

Rurociąg sztywny - linia drenażu samoistnego: Inny typ tras sztywnych

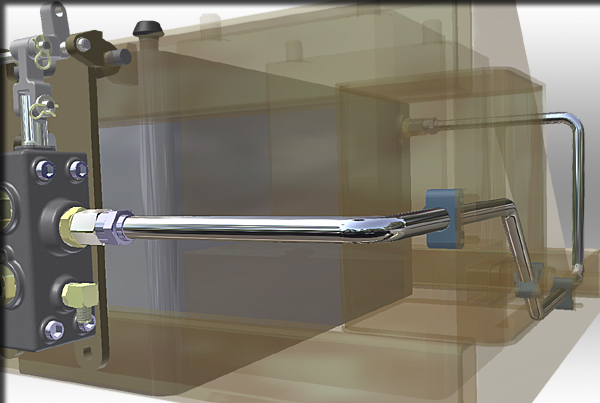

Zagięcie rurociągu: Jeden typ tras sztywnych

Przewód giętki

W zależności od sposobu tworzenia trasy, może należeć ona do jednego z poniższych typów trasy:

• Trasa automatyczna Region trasy automatycznej może być konwertowany do szkicowanych segmentów trasy, przy użyciu polecenia Przekształć w szkic.
• Trasa szkicowana
• Trasa pochodna

Trasa sztywna zazwyczaj jest zestawem regionów trasy automatycznej i szkicowanych segmentów trasy. Typy tras sztywnych posiadają wiele podobieństw, łącznie z narzędziami używanymi do ich tworzenia i edycji. Jednakże inne narzędzia są dostępne do tworzenia i edycji przewodu giętkiego. Niektóre elementy są wspólne w różnych typach tras. Niektóre narzędzia są dostępne tylko dla określonego typu trasy.

Wskazówka: Praca z dużymi zespołami rur o rurek w bardzo wysokim stopniu obciąża pamięć komputera. Wyłączenie automatycznych aktualizacji jest zalecane, jeśli jednoczesne monitorowanie zmian przewodów rurowych nie jest konieczne.

Jak wygląda proces roboczy projektowania przewodów rurowych?

W projekcie przewodów rurowych można dodawać pojedyncze przebiegi i trasy w głównym zespole przebiegów i wypełniać trasy i przebiegi, używając części biblioteki zgodnych ze stylami przewodów rurowych. Aby ponownie użyć istniejących komponentów przewodów rurowych, należy umieścić wystąpienia wtórne i postępować według procesu roboczego ponownego użycia. Podobnie jak w wypadku zespołów Inventor, można tworzyć prezentacje, reprezentacje i dokumenty rysunku dla zespołów przewodów rurowych.

Aby utworzyć generator iAssembly przewodów rurowych, należy użyć narzędzia Ustal adaptację, aby utworzyć wymaganą ilość osobnych głównych zespołów przebiegów. W zbiorze możliwych wymian przewodów rurowych każdy element głównego zespołu przebiegów będzie działał niezależnie i może być przełączany w celu uzyskania odpowiedniej konfiguracji. Może być ponownie użyty w dowolnej liczbie konfiguracji, lecz będzie adaptacyjny i będzie odpowiadał na zmiany wyłącznie jednej konfiguracji.

Poniżej znajduje się ogólny proces roboczy dla projektowania typowego zespołu przewodów rurowych:

1. Dostosuj środowisko projektu dla własnego projektu przewodów rurowych (typ projektu, położenia, uprawnienia biblioteki stylów i w szczególności Content Center).
2. Można także dostosować własny szablon zespołu przebiegów przewodów rurowych.
3. W zwykłym zespole Inventor utwórz główny zespół przebiegów.
4. Określ style rurociągu sztywnego, rurociągu giętego i przewodu giętkiego na potrzeby tworzenia tras. Style przewodów rurowych mogą być również utworzone podczas dodawania nowego przebiegu lub trasy.
5. Nowe trasy i przebiegi należy dodawać w razie potrzeb, np. trasy rurociągu sztywnego, trasy rurociągu giętego, trasy przewodu giętkiego i trasy pochodne.
6. Wypełnij trasy i opcjonalnie nadaj własne nazwy plików części kanału.
7. Aby ponownie użyć głównego zespołu przebiegów, przebiegów, tras lub zespołów przewodu giętkiego, wstaw wystąpienia wtórne i użyj narzędzia Ustal adaptację, aby przekształcić je w nowe wystąpienia podstawowe.
8. Edytuj trasy i przebiegi.
9. Utwórz reprezentacje widoku projektu.
10. Utwórz reprezentacje pozycyjne i edytuj wybrane przebiegi.
11. Utwórz reprezentacje stanu modelu.
12. Utwórz widoki rysunku w oparciu o określone reprezentacje i konfiguracje, utwórz i wyeksportuj tabele zestawienia komponentów dla tras i przebiegów oraz opisz rysunki za pomocą list części, stylów rurociągu itp.
13. Utwórz reprezentacje przewodów rurowych.

Wskazówka: Zaleca się regularne zapisywanie zespołu najwyższego poziomu. Komponenty przewodów rurowych nie są przechowywane w obszarze roboczym projektu do momentu zapisania głównego zespołu.

Jak dodawane jest wiele tras?

Aby utworzyć wiele tras w przebiegu, należy utworzyć przebieg, wybrać styl aktywny, a następnie stworzyć i zdefiniować trasę. Po zdefiniowaniu i edycji trasy można ją wypełnić lub wstawić na nią łącznik przeznaczony do użycia jako punkt początkowy następnej trasy. Kontynuuj wstawianie łączników i tworzenie tras, dopóki projekt nie jest gotowy.

Jak trasy i przebiegi reagują na zmiany zespołu?

Prawidłowa trasa edytuje tylko wpływ, gdy wynik trasy zgadza się z kryterium stylu. Jeśli wstrzymanie aktualizacji przewodów rurowych jest włączone, modyfikacja wypełnionej trasy aktualizuje skojarzony przebieg po opuszczeniu środowiska trasy.

Sztywne trasy	W trasach rurociągów sztywnych i rurociągów giętkich system automatycznie zamyka przerwy pozostawione po usuwaniu punktów trasy lub złączek pomiędzy prostymi segmentami. Segmenty sąsiadujące z usuniętymi punktami trasy, zmieniają położenie lub rozmiar, aby dostosować się do zmian. Usuwanie wystąpień łączników na trasie powoduje automatyczne łączenie przylegających rur. Usuwanie segmentu trasy powoduje usuwanie przyległych łączników w podobny sposób jak usuwanie linii szkicu w środowisku edycji trasy. Regiony trasy automatycznej i segmenty trasy szkicowanej odpowiadają inaczej na zmiany zespołu: Segmenty w regionie trasy automatycznej mogą się zawsze dynamicznie aktualizować po zmianach w skojarzonej geometrii; system automatycznie oblicza nowe rozwiązania regionu trasy automatycznej, dzięki czemu segmenty mogą być dodawane lub usuwane. Segmenty trasy szkicowanej muszą być ręcznie modyfikowane lub usuwane; system dynamicznie dostosowuje długość segmentu i orientację, chyba że są one w pełni związane, ale żadne segmenty nie są dodawane lub usuwane.
Przewody giętkie	Trasy przewodu są kontrolowane przez punkty początkowe i końcowe trasy, oraz opcjonalnie pośrednie punkty trasy. System automatycznie oblicza długość przewodu i dostosowuje trasę po edycji.
Trasy pochodne	Trasy pochodne są tworzone z podstawowych szkiców przygotowywanych na istniejącej geometrii. Normalne edycje są niemożliwe dopóki nie zostanie przerwane połączenie, ale zmiany szkiców podstawowych automatycznie aktualizują trasy pochodne.

Jak wspierać istniejącą geometrię w projekcie rur?

W zespole przewodów rurowych, jeśli istniejąca geometria jest taka jak wierzchołek, geometria liniowa, płaska powierzchnia oraz element konstrukcyjny zawierający punkt konstrukcyjny, osie konstrukcyjne oraz płaszczyzna konstrukcyjna mogą pomóc w przejściu pomiędzy systemem rur, zawierającym je jako geometrie odniesienia i stosować geometrię wiązań i geometrię wymiarów do definiowania projektu.

Typowo trasa rozpoczyna się i kończy na poprawnej geometrii. Geometria odniesienia będzie automatycznie utworzona i przydzielona do folderu Geometria dołączona; np. punkt konstrukcyjny wywodzi się zazwyczaj z zaznaczenia krawędzi kołowej i pokrywa się z jej punktem środkowym. Kiedy geometria trasy, zawierająca punkty i segmenty trasy, zostaje usunięta, geometria leżąca poniżej pozostaje.
