Użycie klas obiektów jako szybki sposób wybrania wszystkich obiektów w klasie oraz zmiany ich właściwości. Takie postępowanie nie powoduje zmiany samej definicji klasy obiektu, tylko właściwości obiektów w tej klasie obiektów.
Uwaga: W tym ćwiczeniu używana jest mapa utworzona w sekcji Ćwiczenie 1: Tworzenie obiektów za pomocą klas obiektów.
Aby zmienić kolor sklasyfikowanych działek
- Jeśli plik ObjectClass.dwg utworzony poprzednio nie jest jeszcze otwarty, otwórz go. Kliknij opcje
Otwórz Rysunek.
- Na karcie Eksplorator mapy, która należy do okna zadań, kliknij prawym przyciskiem nazwę klasy obiektów Działki.
- Kliknij opcję Wybierz obiekty sklasyfikowane.
Zostaną zaznaczone wszystkie obiekty sklasyfikowane jako działki.
- Jedną z wybranych działek kliknij prawym przyciskiem myszy i wybierz Właściwości.
- Na palecie Właściwości kliknij pole Kolor wypełnienia wzorca (w obszarze Wzorzec na karcieProjekt), a następnie wybierz inny kolor.

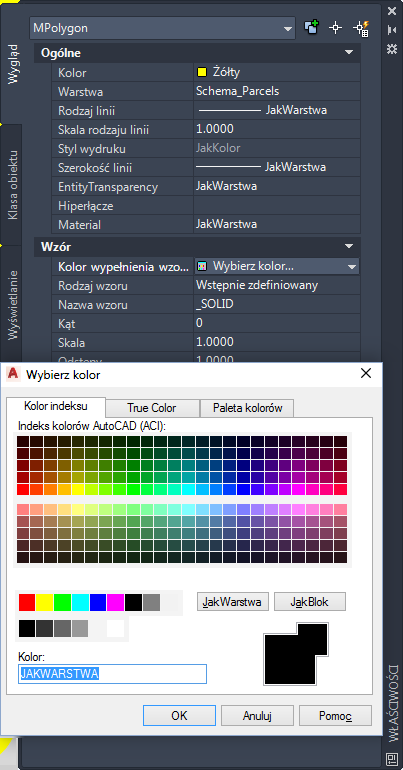

Zmień kolor wypełnienia wszystkich obiektów w klasie Parcels, korzystając z palety Właściwości.
- Gdy pojawi się zachęta do zapisania zmian z powrotem w zbiorze zapisu, kliknij przycisk Tak, aby zmienić kolor działki w pliku oryginalnym. Kliknij przycisk Nie w celu zmiany koloru tylko na mapie bieżącej.
- Zapisz mapę.
Do tej pory
Utworzone zostały obiekty, które następnie były edytowane za pomocą definicji klas obiektów.
Aby kontynuować, przejdź do sekcji Lekcja 6: Generowanie metadanych dla sklasyfikowanego rysunku.
