Siatka przestrzenna (Spatial Grid) umożliwia dodanie nakładki do pomieszczenia w celu wizualnego analizowania wymagań przestrzennych dotyczących zachowywania odległości.

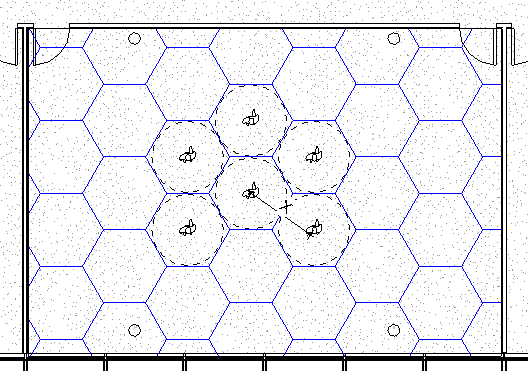

Siatka przestrzenna to wypełniony obszar zastosowany do wybranego pomieszczenia. Podczas dodawania siatki przestrzennej do rzutu definiuje się wzorzec, kwadrat lub sześciokąt, oraz odległość odstępów między węzłami siatki.
Po umieszczeniu siatki przestrzennej tworzone są typ obszaru wypełnionego oraz odpowiedni typ modelu dla określonej odległości, który jest używany jako wzorzec wypełnienia pierwszego planu dla obszaru wypełnionego. Jeśli typ obszaru wypełnionego i wzorzec modelu już istnieją dla określonego odstępu, zostaną użyte te istniejące typy.
Na przykład: umieszczasz siatkę przestrzenną i określasz siatkę sześciokątną z odstępami 2 m. Do modelu zostaną dodane typ obszaru wypełnionego i wzorzec modelu o nazwach „SpatialGrid_Hexagon_2m”. Jeśli zamiast tego określisz siatkę kwadratową z odstępami 6 stóp, zostaną utworzone typ obszaru wypełnionego i wzorzec modelu o nazwach „SpatialGrid_Square_6ft”.
Siatka przestrzenna w połączeniu z wypełnieniem osobami umożliwia zrozumienie wymagań dotyczących zachowywania odległości w pomieszczeniach.
