W oknie dialogowym Szerokości linii można zdefiniować szerokość pisaka używanego do rysowania linii w widokach.
Film: Kontrola szerokości linii
- Karta Zarządzaj
panel Ustawienia
lista rozwijana Ustawienia dodatkowe
(Szerokości linii).
Można kontrolować szerokości linii w przypadku linii modelu, linii perspektywy oraz linii opisowych.

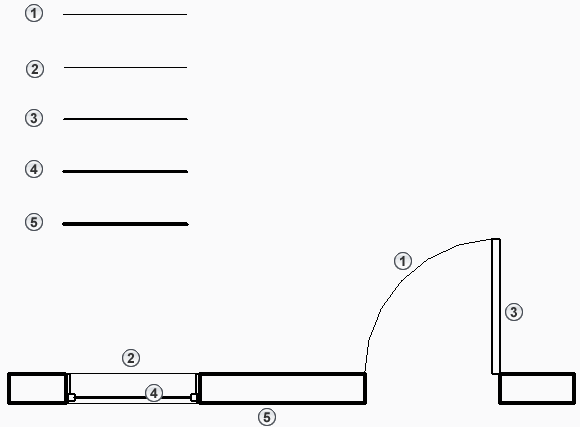

- W przypadku linii modelu można określić szerokość linii komponentów modelu, takich jak drzwi, okna i ściany w widokach ortogonalnych. Szerokość linii zależy od skali widoku.
- W przypadku linii perspektywy można określić szerokość linii dla komponentów modelu w widokach perspektywicznych. Możliwe, że będziesz chciał zastosować inne style linii i szerokości przy użyciu narzędzia Edycja linii. Więcej informacji znajduje się w temacie Zmiana stylu linii elementów.
- W przypadku linii opisowych można kontrolować szerokość linii obiektów opisów, takich jak linie przekrojów i linie wymiarowe. Szerokości symboli adnotacji nie zależą od skali projektu.
Szerokość linii przypisuje się do kategorii elementów (takich jak ściany, okna i oznaczenia) w oknie dialogowym Style obiektów.
