Umożliwia sterowanie wyświetlaniem grafik i tekstu w obszarze rysunku.
- Karta Plik
Opcje. Kliknij kartę Grafika.
| Opcja | Opis |
|---|---|
| Wydajność nawigacji w widoku | |
| Zezwól na nawigację podczas przerysowania | Przerywa rysowanie elementów modelu w celu umożliwienia nawigacji w widoku (panorama, orbita i zoom). Opcja ta umożliwia zwiększenie wydajności podczas nawigacji w widoku dużych modeli.
Więcej informacji znajduje się w temacie Zezwól na nawigację podczas przerysowania. |
| Uprość wyświetlanie podczas nawigacji w widoku | Zwiększa wydajność podczas nawigacji w widoku (za pomocą panoramy, orbity i powiększenia), zmniejszając liczbę szczegółów i wstrzymując niektóre efekty graficzne.
Po zatrzymaniu nawigacji wyświetlane są szczegóły i efekty graficzne. |
| Tryb grafiki | |
| Wygładzanie linii z użyciem antyaliasingu | Zapewnia poprawę jakości linii w widokach, dzięki czemu wyświetlane krawędzie są gładsze. Domyślnie ta opcja jest włączona i umożliwia włączenie antyaliasingu w poszczególnych widokach. Więcej informacji zawiera temat Wygładzanie linii z użyciem antyaliasingu.
Uwaga: Aby uzyskać najlepszą wydajność podczas używania antyaliasingu, należy włączyć przyspieszenie sprzętowe. Po wyłączeniu przyspieszenia sprzętowego a włączeniu antyaliasingu można spostrzec zmniejszenie wydajności podczas powiększania i przesuwania widoku oraz manipulowania nim.
|
| Kolory | |
| Tło | Umożliwia zmianę koloru tła i elementów w obszarze rysunku. Kliknij wartość koloru, aby określić nowy kolor ostrzeżenia. Ciemne kolory mogą powodować, że elementy są wyświetlane na biało.
|
| Selection | Określa kolor używany do wyświetlania elementów wybranych w obszarze rysunku. Kliknij przycisk Kolor, aby wybrać nowy kolor.
|
| Półprzezroczysty | Umożliwia wyświetlenie elementów, znajdują się za wybranymi elementami. |
| Wstępnie wybrane | Określa kolor używany do wyświetlania podświetlonych elementów po przesunięciu wskaźnika na element w obszarze rysunku. Kliknij wartość koloru, aby zaznaczyć nowy wybór.
|
| Ostrzeżenie | Określa kolor używany do wyświetlania elementów, które zostaną wybrane po wystąpieniu ostrzeżenia lub błędu. Kliknij kolor, aby określić nową wartość koloru ostrzeżenia.
|
| Obliczanie | Określa kolor używany do wyświetlania elementów związanych z obliczeniami w tle. Kliknij wartość koloru, aby określić nowy kolor obliczeń.
|
| Edycja zbrojenia | Określa kolor używany do wyświetlania elementów zbrojenia, które są edytowane w środowisku edytora wiązań. Kliknij wartość koloru, aby określić nowy kolor edycji zbrojenia.
|

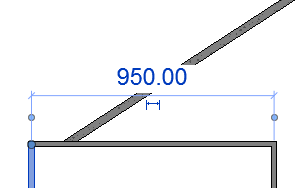

| Wygląd tekstu wymiaru tymczasowego | |
| Wielkość | Definiuje wielkość czcionki dla tekstu wymiarów tymczasowych.
|
| Tło | Określa tło tekstu wymiarów tymczasowych: przezroczyste lub nieprzezroczyste.
|
