Możliwość edycji parametru Rzędna od poziomu zależy od sposobu umieszczenia elementu.
- Pionowe lub niepionowe
- Szablony powierzchniowe
- Niepodrzędne, oparte na płaszczyźnie roboczej
- Niepodrzędne, oparte na płaszczyźnie nieroboczej

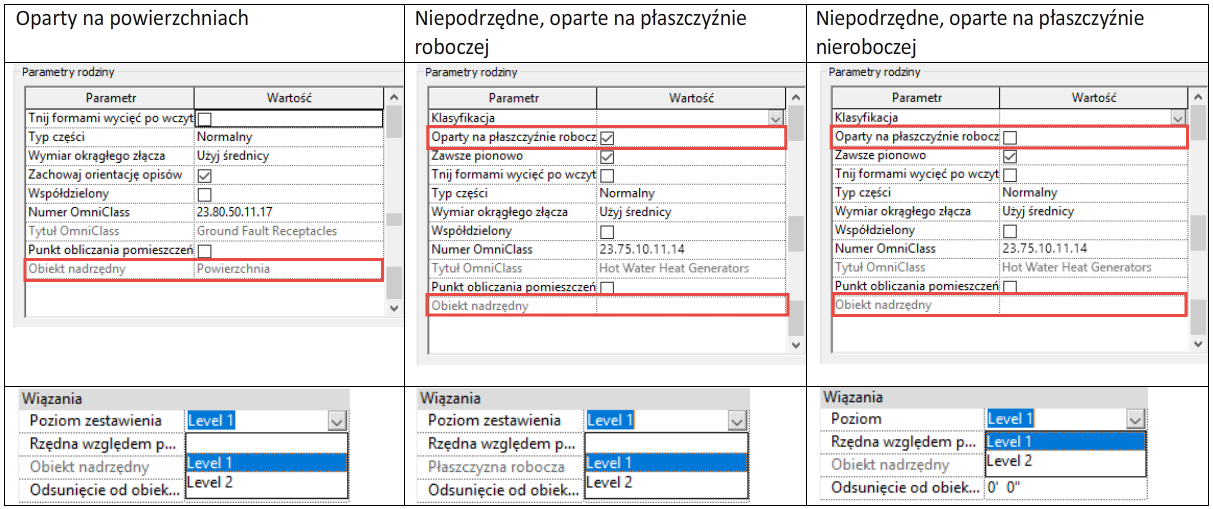

Definicja powierzchni wpływa również na to, jaka właściwość powiązana z poziomem jest dostępna. W przypadku elementów opartych na powierzchni i niepodrzędnych, opartych na płaszczyźnie roboczej istnieje wartość właściwości Poziom zestawienia. W przypadku elementów niepodrzędnych, opartych na płaszczyźnie nieroboczej nie ma właściwości Poziom zestawienia. Zamiast tego istnieje właściwość Poziom, zgodnie z podsumowaniem w następującej tabeli:
Elementy oparte na powierzchni
W przypadku elementów opartych na powierzchni parametr Rzędna od poziomu można edytować, gdy element jest umieszczony na powierzchni pionowej, na przykład w przypadku umieszczenia gniazda w ścianie.
Parametru Rzędna od poziomu nie można edytować, gdy element jest umieszczony na powierzchni niepionowej, na przykład w przypadku umieszczenia gniazda w podłodze lub oprawy oświetleniowej na suficie.

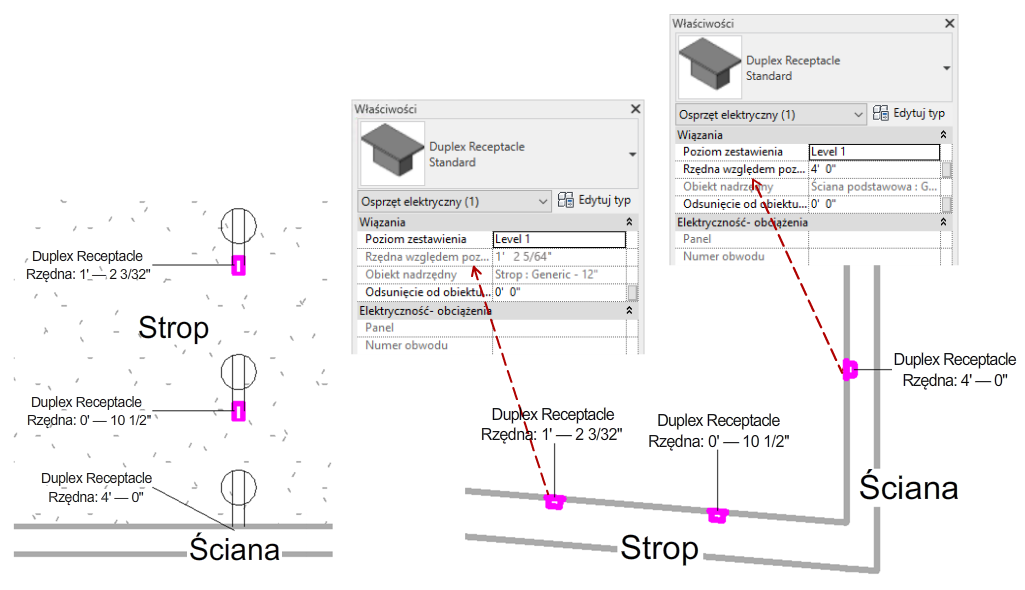

Scenariusze z gniazdem

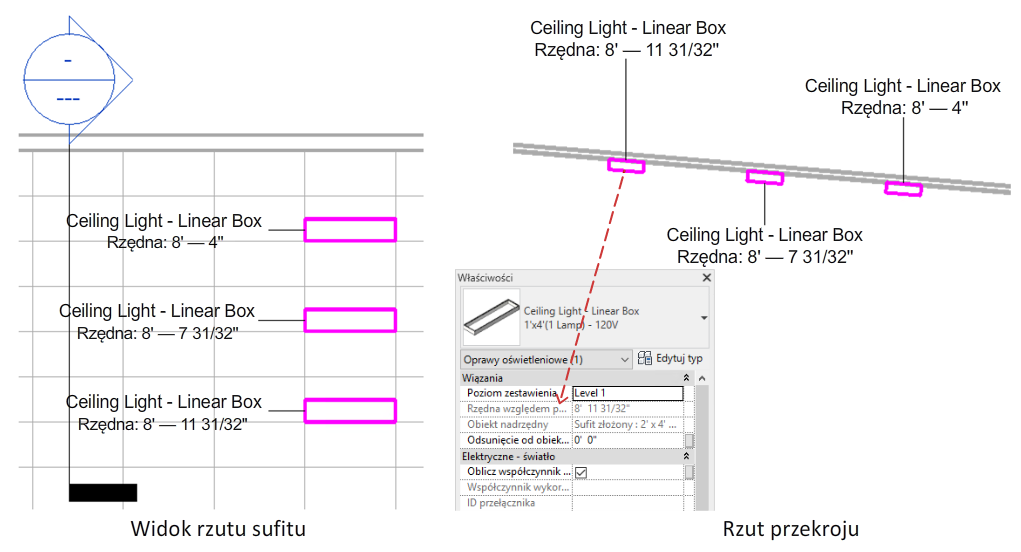

Scenariusze z oprawą oświetleniową
Elementy niepodrzędne
Elementy niepodrzędne mogą być zdefiniowane jako oparte na płaszczyźnie roboczej lub oparte na płaszczyźnie nieroboczej.
W przypadku elementów opartych na płaszczyźnie roboczej parametr Rzędna od poziomu zawsze można edytować. Nie ma znaczenia, czy elementy są umieszczone na pionowych, czy niepionowych płaszczyznach roboczych.
- Obiekt nadrzędny jest poziomem: jest to najczęstszy przypadek w razie umieszczania wyposażenia i urządzeń za pośrednictwem podłączonego modelu architektonicznego. Parametry Rzędna od poziomu i Odsunięcie od obiektu nadrzędnego mają tę samą wartość.
- Obiekt nadrzędny jest podłogą: wartość parametru Rzędna od poziomu zależy od wysokości podłogi nad poziomem, więc może być inna niż wartość parametru Odsunięcie od obiektu nadrzędnego. Wartość parametru Rzędna od poziomu jest aktualizowana w przypadku zaktualizowania parametru Odsunięcie od obiektu nadrzędnego i odwrotnie.

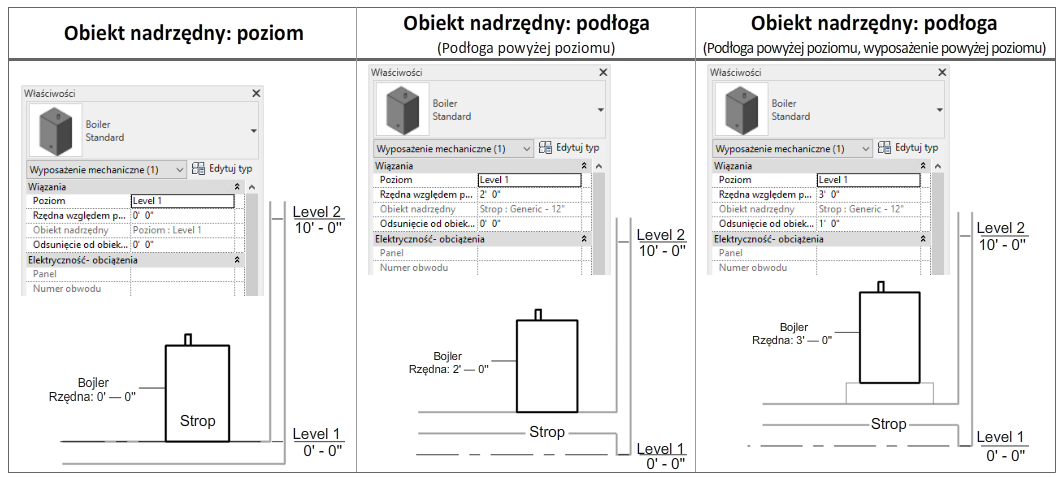

W poniższym przykładzie podłoga znajduje się na wysokości 2' 0" powyżej poziomu. Gdy bojler zostanie umieszczony na podłodze, wartość parametru Rzędna od poziomu wynosi 2' 0", a wartość parametru Odsunięcie od obiektu nadrzędnego wynosi 0' 0".
Jeśli zmienisz wartość parametru Rzędna od poziomu na 3' 0" lub wartość parametru Odsunięcie od obiektu nadrzędnego na 1' 0", uzyskasz ten sam rezultat, ponieważ wartość każdego z tych parametrów jest aktualizowana na podstawie wartości drugiego z nich.
