Projektowanie koncepcyjne i program FormIt

Dowiedz się, jak używać narzędzi do projektowania koncepcyjnego w programie Revit lub rozpocząć projekt koncepcyjny w programie FormIt i kontynuować tworzenie go w programie Revit.

Co to jest projekt koncepcyjny (modelowanie bryłowe)?

Modelowanie koncepcyjne pozwala przeanalizować to, jak projekt pasuje do kontekstu terenu i jak główne części budynku są ze sobą powiązane. Model koncepcyjny można szybko zmienić, co pozwala przeanalizować wiele wariantów projektu. Analizy bryłowe wykonane w programie Revit zawierają informacje o powierzchni i objętości. Model koncepcyjny można przeanalizować pod kątem optymalizacji zużycia energii. Jeśli masz dostęp do kolekcji z zakresu architektury, inżynierii i budownictwa, możesz rozważyć opracowywanie modeli koncepcyjnych za pomocą programu FormIt. Modele utworzone w programie FormIt są importowane do programu Revit w celu ich dalszego opracowywania. Program FormIt jest przeznaczony specjalnie do modelowania koncepcyjnego za pomocą narzędzi służących do tworzenia, analizowania i wizualizacji modeli koncepcyjnych.

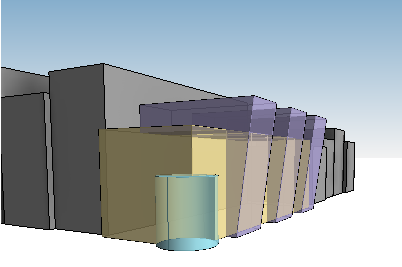

Analiza bryłowa w programie Revit

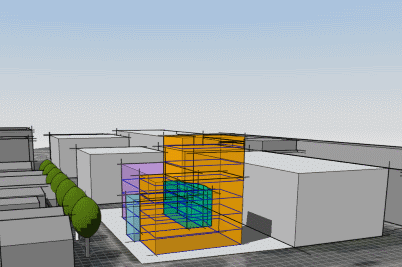

Analiza bryłowa w programie FormIt

Dlaczego warto tego używać?

Koncepcyjne analizy bryłowe są przydatne pod wieloma względami.

Modelowanie bryłowe — proporcje, zależności i kontekst budynków
Analiza — określanie powierzchni, płaszczyzn i kubatur w celu spełnienia założeń projektowych
Opracowywanie projektu — używanie modeli koncepcyjnych do rozpoczynania opracowywania projektu i tworzenia bardziej szczegółowych elementów budynku

Modelowanie bryłowe

Ponieważ model koncepcyjny nie jest przeznaczony do tworzenia szczegółowych elementów, można skupić się na zrozumieniu ogólnych proporcji projektu i tego, jak projekt wpasowuje się w otaczający go kontekst. Elementy bryłowe można bardzo szybko tworzyć, modyfikować i iterować. Można analizować i oceniać wiele potencjalnych rozwiązań projektowych dotyczących zależności budowlanych i konsekwencji kontekstowych.

Analiza ilościowa/powierzchniowa

Dzięki możliwości przeanalizowania modelu koncepcyjnego już na wczesnym etapie opracowywania projektu można sprawdzić, czy spełnia on wymagania programowe i dotyczące wydajności. Oblicz formy bryłowe dla powierzchni i kubatur, dla których należy wyznaczyć ilości. Formy bryłowe są dzielone przez poziomy w projekcie w celu utworzenia zakresów kondygnacji. Dla każdego zakresu kondygnacji wyznaczane są następujące ilości:

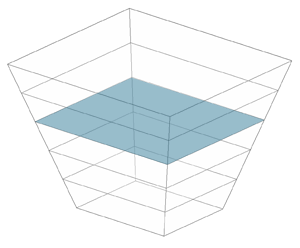

Powierzchnia każdego zakresu kondygnacji w jednostkach kwadratowych. Ta informacja umożliwia zgrubne oszacowanie wartości projektowych lub określenie współczynników typów użytkowych dla projektu.

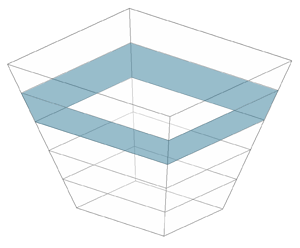

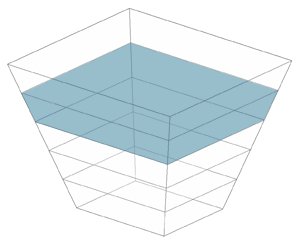

Zewnętrzna powierzchnia od zakresu kondygnacji w górę do kolejnej zakresu kondygnacji. Te informacje umożliwiają określenie zgrubnych szacunków kosztów dla zewnętrznej części budynku na podstawie jednostek kwadratowych.

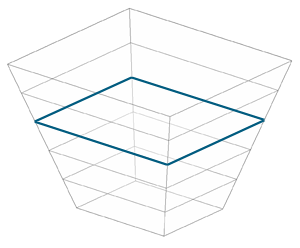

Obwód każdego zakresu kondygnacji. Te informacje umożliwiają określenie zgrubnych szacunków kosztów na podstawie wymiarów liniowych.
Objętość każdego zakresu kondygnacji w jednostkach sześciennych. Ta informacja umożliwia oszacowanie obciążenia systemu klimatyzacji HVAC.

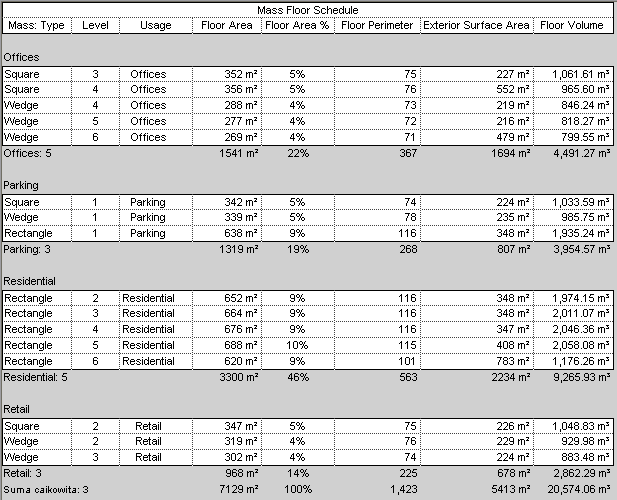

Utwórz zestawienia zakresów kondygnacji w modelu, aby zrozumieć, jak model koncepcyjny spełnia wymagania projektowe.

Analiza energetyczna

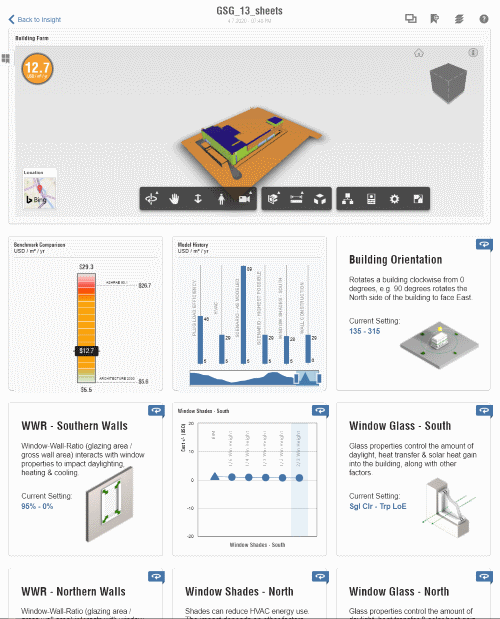

Zarówno program Revit, jak i program FormIt umożliwiają utworzenie analizy energetycznej modelu koncepcyjnego. Użyj analizy w usłudze Insight na modelu koncepcyjnym na wczesnym etapie procesu projektowania podczas modelowania bryłowego i definiowania położenia na terenie. Modelowanie bryłowe budynku oraz położenie/obrót na terenie mają największy wpływ na ogólną wydajność energetyczną budynku.

Podjęcie tych decyzji na wczesnym etapie przy użyciu koncepcyjnego modelu bryłowego znacznie ułatwia dopasowanie modelu, co pozwala na uzyskanie lepszych wyników. Zobacz temat Proces roboczy: analiza energetyczna w programie Revit i usłudze Insight, aby uzyskać dodatkowe informacje na temat wykonywania analizy energetycznej w programie Revit, lub temat Analiza oświetlenia naturalnego i energetyczna w celu uzyskania informacji na temat wykonywania analizy energetycznej w programie FormIt.

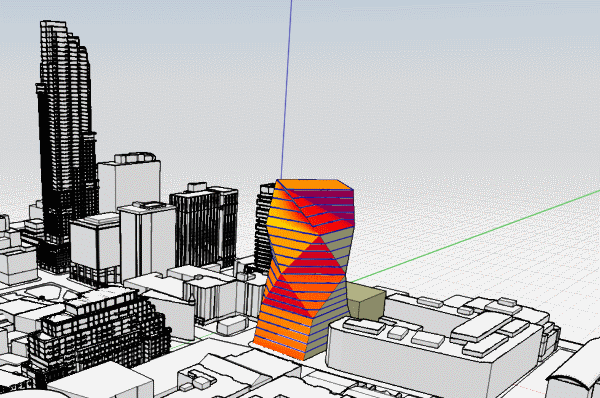

Badanie insolacji w programie FormIt

Opracowywanie projektu

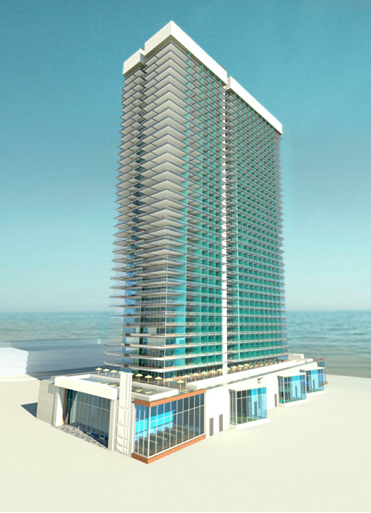

Po ukończeniu modelu koncepcyjnego za pomocą narzędzi Building Maker przekształć powierzchnie elementów bryłowych w elementy programu Revit (ściany, stropy, dachy i systemy ścian osłonowych). Narzędzia te umożliwiają używanie elementu bryłowego jako „rusztowania” na dalszym etapie opracowywania projektu. Zamierzenie projektowe modelu koncepcyjnego można uchwycić bezpośrednio bez konieczności przerabiania ani ponownego modelowania. Szczegółowe elementy są stosowane bezpośrednio do powierzchni koncepcyjnych modeli bryłowych.

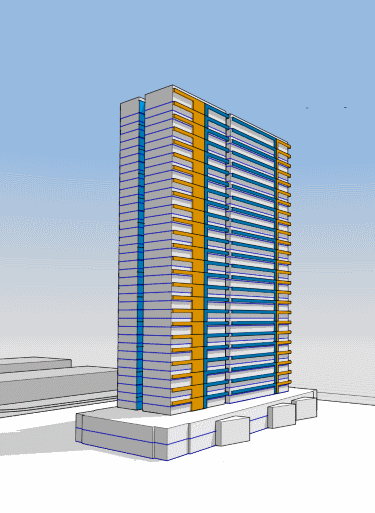

W tym przykładzie powierzchnia bryły staje się ścianą kurtynową, a zakresy kondygnacji są przekształcane w stropy.

Po utworzeniu elementów programu Revit, jeśli koncepcyjny model bryłowy zostanie zmieniony, elementy budynku zostaną zaktualizowane zgodnie ze zmienionymi powierzchniami modelu koncepcyjnego.

Jeśli do modelowania koncepcyjnego jest używany program FormIt, modele FormIt są zapisywane w formacie pliku AXM, który można zaimportować lub połączyć (tylko program Revit 2023 lub nowszy) z programem Revit. Geometria w pliku AXM jest przekształcana w elementy bryłowe programu Revit. Po utworzeniu elementów bryłowych w programie Revit można kontynuować proces roboczy za pomocą narzędzi Building Maker.
