Po sprawdzeniu modelu energetycznego można zobaczyć nierówne krawędzie i niewielkie odstępy między powierzchniami.

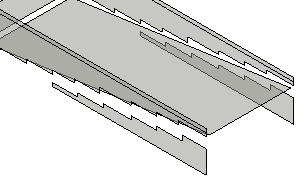

Na przykład poniższa ilustracja przedstawia powierzchnie analityczne w celu reprezentacji rampy i przyległych ścian. Powierzchnie analityczne ścian pokazują odstępy w miejscu przecięcia z rampą. Krawędzie odstępów są nierówne.

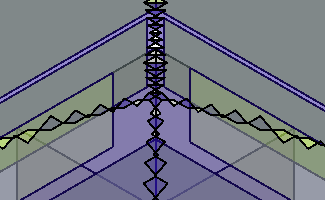

Na poniższym rysunku przedstawiono inny przypadek, gdzie powierzchnie analityczne reprezentujące części dachu pokazują nieregularne linie.
Problem: forma i dokładność powierzchni analitycznych mogą mieć inny wygląd niż typowe zamknięte powłoki geometrii utworzonej ręcznie przez tradycyjne narzędzia i procesy modelowanie zużycia energii. Niewielkie odstępy i nierówne krawędzie mają jednak nieduży wpływ na analizę. Ich zastosowanie jest skutkiem ich wpływu na wydajności procesu tworzenia modelu energetycznego.
Obszary powierzchni analitycznych używane w analizie energetycznej są przybliżeniem powierzchni elementów modelu. Automatycznie wygenerowany model energetyczny może zawierać przerwy między powierzchniami analitycznymi a poszarpanymi krawędziami. Te cechy modelu energetycznego mogą wyglądać nietypowo, lecz nie mają wpływu na dokładność wyników symulacji energetycznej.
W oknie dialogowym Ustawienia energii, opcja Rozdzielczość powierzchni analitycznej pozwala określić dokładność, z jaką powierzchnie analityczne odpowiadają powierzchniom elementów budynku, które reprezentują. Mniejsza wartość rozdzielczości może umożliwić dokładniejsze dopasowanie obszaru powierzchni analitycznej do obszarów powierzchni elementów budynku. Zmiana ta spowoduje jednak wydłużenie czasu wykonania symulacji energetycznej, bez wpływu na jej dokładność.
Rozwiązanie: ten problem nie wymaga żadnego działania.
